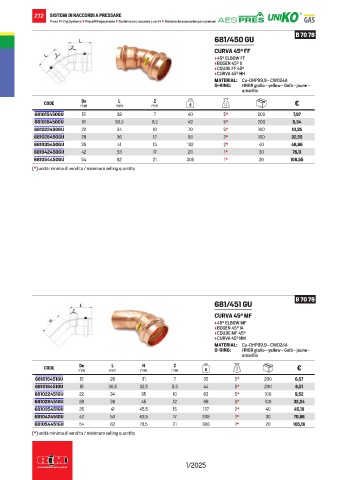

Page 274 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

272 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
681/450 GU
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

De
Z
L
CODE mm mm mm g €
681015450GU 15 29 7 40 5* 200 7,97
681018450GU 18 30,5 8,5 49 5* 200 8,34
681022450GU 22 34 10 70 5* 100 10,35
681028450GU 28 36 12 93 2* 100 32,55
681035450GU 35 41 15 132 2* 40 46,86
681042450GU 42 53 17 211 1* 30 76,11
681054450GU 54 62 21 305 1* 20 106,55
(*) unità minima di vendita / minimum selling quantity

B 70 78
681/451 GU
CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

H
Z
De
L
CODE mm mm mm mm g €
681015451GU 15 29 31 7 35 5* 200 6,57
681018451GU 18 30,5 32,5 8,5 44 5* 200 8,51
681022451GU 22 34 35 10 63 5* 100 9,52
681028451GU 28 36 45 12 88 2* 100 32,24
681035451GU 35 41 45,5 15 127 2* 40 45,18
681042451GU 42 53 63,5 17 208 1* 30 70,86
681054451GU 54 62 73,5 21 306 1* 20 105,16
(*) unità minima di vendita / minimum selling quantity

1/2025
