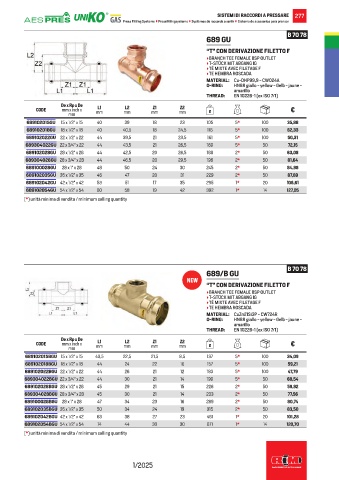

Page 279 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 277
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
689 GU
“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp x De
L1
L2
Z2
Z1
CODE mm x inch x mm mm mm mm g €
mm
689102015GU 15 x 1/2” x 15 40 39 18 23 105 5* 100 35,88
689102018GU 18 x 1/2” x 18 40 40,5 18 24,5 116 5* 100 62,33
689102022GU 22 x 1/2” x 22 44 39,5 21 23,5 161 5* 100 50,31
689304022GU 22 x 3/4” x 22 44 43,5 21 26,5 169 5* 50 72,15
689102028GU 28 x 1/2” x 28 44 42,5 20 26,5 188 2* 50 63,08
689304028GU 28 x 3/4” x 28 44 46,5 20 29,5 196 2* 50 81,64
689100028GU 28 x 1” x 28 48 50 24 30 245 2* 50 84,98
689102035GU 35 x 1/2” x 35 46 47 20 31 229 2* 50 87,89
689102042GU 42 x 1/2” x 42 53 51 17 35 295 1* 20 106,61
689102054GU 54 x 1/2” x 54 60 58 19 42 392 1* 14 127,05
(*) unità minima di vendita / minimum selling quantity

B 70 78
689/B GU
NEW
“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: CuZn21Si3P - CW724R
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp x De
Z2
L2
Z1
L1
CODE mm x inch x mm mm mm mm g €
mm
689102015BGU 15 x 1/2” x 15 43,5 22,5 21,5 8,5 137 5* 100 34,09
689102018BGU 18 x 1/2” x 18 44 24 22 10 157 5* 100 59,21
689102022BGU 22 x 1/2” x 22 44 26 21 12 183 5* 100 47,79
689304022BGU 22 x 3/4” x 22 44 30 21 14 199 5* 50 68,54
689102028BGU 28 x 1/2” x 28 45 29 21 15 226 2* 50 59,92
689304028BGU 28 x 3/4” x 28 45 30 21 14 233 2* 50 77,56
689100028BGU 28 x 1” x 28 47 34 23 16 289 2* 50 80,74
689102035BGU 35 x 1/2” x 35 50 34 24 19 315 2* 50 83,50
689102042BGU 42 x 1/2” x 42 63 38 27 23 461 1* 20 101,28
689102054BGU 54 x 1/2” x 54 74 44 33 30 671 1* 14 120,70
(*) unità minima di vendita / minimum selling quantity

1/2025
