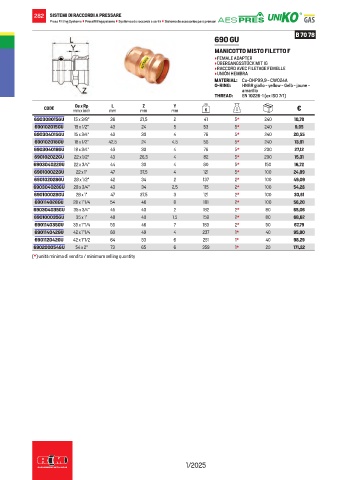

282 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
690 GU
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

Z
Y
L
De x Rp
CODE mm x inch mm mm mm g €
690308015GU 15 x 3/8” 36 21,5 2 41 5* 240 10,78
690102015GU 15 x 1/2” 43 24 5 53 5* 240 9,95
690304015GU 15 x 3/4” 43 30 4 76 5* 240 20,55
690102018GU 18 x 1/2” 42,5 24 4,5 56 5* 240 13,91
690304018GU 18 x 3/4” 43 30 4 76 5* 200 27,12
690102022GU 22 x 1/2” 43 26,5 4 82 5* 200 15,31
690304022GU 22 x 3/4” 44 30 4 80 5* 150 16,72
690100022GU 22 x 1” 47 37,5 4 121 5* 100 24,89
690102028GU 28 x 1/2” 42 34 2 137 2* 100 49,09
690304028GU 28 x 3/4” 43 34 2,5 115 2* 100 54,26
690100028GU 28 x 1” 47 37,5 3 121 2* 100 30,61
690114028GU 28 x 1”1/4 54 46 8 181 2* 100 56,20
690304035GU 35 x 3/4” 45 40 2 182 2* 80 65,06
690100035GU 35 x 1” 48 40 1,5 159 2* 80 68,62
690114035GU 35 x 1”1/4 55 46 7 183 2* 50 67,79
690114042GU 42 x 1”1/4 60 49 4 237 1* 40 95,80
690112042GU 42 x 1”1/2 64 53 6 251 1* 40 98,29
690200054GU 54 x 2” 73 65 6 359 1* 20 171,22
(*) unità minima di vendita / minimum selling quantity
