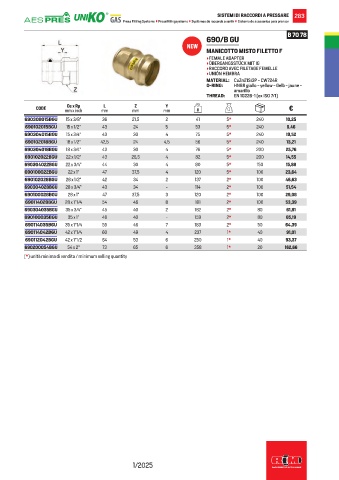

Page 285 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 283
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
690/B GU
NEW
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: CuZn21Si3P - CW724R
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

L
De x Rp
Z
Y
CODE mm x inch mm mm mm g €
690308015BGU 15 x 3/8” 36 21,5 2 41 5* 240 10,25
690102015BGU 15 x 1/2” 43 24 5 53 5* 240 9,46
690304015BGU 15 x 3/4” 43 30 4 75 5* 240 19,52
690102018BGU 18 x 1/2” 42,5 24 4,5 56 5* 240 13,21
690304018BGU 18 x 3/4” 43 30 4 76 5* 200 25,76
690102022BGU 22 x 1/2” 43 26,5 4 82 5* 200 14,55
690304022BGU 22 x 3/4” 44 30 4 80 5* 150 15,88
690100022BGU 22 x 1” 47 37,5 4 120 5* 100 23,64
690102028BGU 28 x 1/2” 42 34 2 137 2* 100 46,63
690304028BGU 28 x 3/4” 43 34 - 114 2* 100 51,54
690100028BGU 28 x 1” 47 37,5 3 120 2* 100 29,08
690114028BGU 28 x 1”1/4 54 46 8 181 2* 100 53,39
690304035BGU 35 x 3/4” 45 40 2 182 2* 80 61,81
690100035BGU 35 x 1” 48 40 - 159 2* 80 65,19
690114035BGU 35 x 1”1/4 55 46 7 183 2* 50 64,39
690114042BGU 42 x 1”1/4 60 49 4 237 1* 40 91,01
690112042BGU 42 x 1”1/2 64 53 6 250 1* 40 93,37
690200054BGU 54 x 2” 73 65 6 358 1* 20 162,66
(*) unità minima di vendita / minimum selling quantity

1/2025
