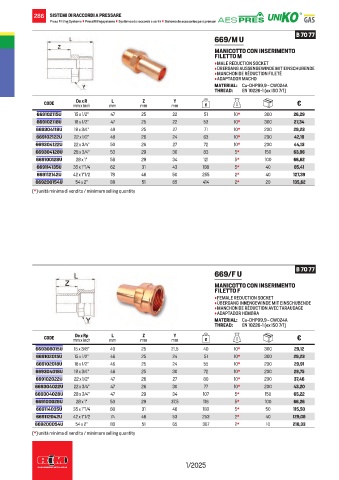

Page 288 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

286 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
669/M U
MANICOTTO CON INSERIMENTO
FILETTO M
• MALE REDUCTION SOCKET
• ÜBERGANG AUSSENGEWINDE MIT EINSCHUBENDE
• MANCHON DE RÉDUCTION FILETÉ
• ADAPTADOR MACHO
MATERIAL: Cu-DHP99,9 - CW024A
THREAD: EN 10226-1 (ex ISO 7/1)

L
Z
Y
De x R
CODE mm x inch mm mm mm g €
669102115U 15 x 1/2” 47 25 22 51 10* 300 26,29
669102118U 18 x 1/2” 47 25 22 53 10* 300 27,34
669304118U 18 x 3/4” 49 25 27 71 10* 200 29,23
669102122U 22 x 1/2” 48 26 24 63 10* 200 42,19
669304122U 22 x 3/4” 50 26 27 72 10* 200 44,13
669304128U 28 x 3/4” 53 29 30 83 5* 150 63,96
669100128U 28 x 1” 58 29 34 121 5* 100 66,62
669114135U 35 x 1”1/4 62 31 43 188 5* 40 85,41
669112142U 42 x 1”1/2 78 46 50 255 2* 40 127,39
669200154U 54 x 2” 88 51 65 414 2* 20 135,62
(*) unità minima di vendita / minimum selling quantity

B 70 77
669/F U

MANICOTTO CON INSERIMENTO
FILETTO F
• FEMALE REDUCTION SOCKET
• ÜBERGANG INNENGEWINDE MIT EINSCHUBENDE
• MANCHON DE RÉDUCTION AVEC TARAUDAGE
• ADAPTADOR HEMBRA
MATERIAL: Cu-DHP99,9 - CW024A
THREAD: EN 10226-1 (ex ISO 7/1)
L
De x Rp
Z
Y
CODE mm x inch mm mm mm g €
669308015U 15 x 3/8” 40 25 21,5 40 10* 300 29,12
669102015U 15 x 1/2” 46 25 24 51 10* 300 29,23
669102018U 18 x 1/2” 46 25 24 55 10* 200 29,91
669304018U 18 x 3/4” 46 25 30 72 10* 200 29,75
669102022U 22 x 1/2” 47 26 27 80 10* 200 37,46
669304022U 22 x 3/4” 47 26 30 77 10* 200 43,20
669304028U 28 x 3/4” 47 29 34 107 5* 150 65,22
669100028U 28 x 1” 53 29 37,5 116 5* 100 66,26
669114035U 35 x 1”1/4 60 31 46 183 5* 50 115,50
669112042U 42 x 1”1/2 74 46 53 253 2* 40 129,06
669200054U 54 x 2” 83 51 65 367 2* 10 218,33
(*) unità minima di vendita / minimum selling quantity

1/2025
