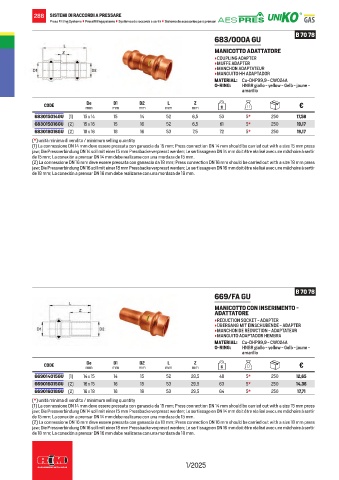

288 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
683/000A GU
MANICOTTO ADATTATORE
• COUPLING ADAPTER
• MUFFE ADAPTER
• MANCHON ADAPTATEUR
• MANGUITO HH ADAPTADOR
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

Z
De
D1
L
D2
CODE mm mm mm mm mm g €
683015014GU (1) 15 x 14 15 14 52 6,5 53 5* 250 17,58
683015016GU (2) 15 x 16 15 16 52 6,5 61 5* 250 19,17
683018016GU (2) 18 x 16 18 16 53 7,5 72 5* 250 19,17
(*) unità minima di vendita / minimum selling quantity
(1) La connessione DN 14 mm deve essere pressata con ganascia da 15 mm; Press connection DN 14 mm should be carried out with a size 15 mm press
jaw; Die Pressverbindung DN 14 soll mit einer 15 mm Pressbacke verpresst werden; Le sertissage en DN 14 mm doit être réalisé avec une mâchoire à sertir
de 15 mm; La conexión a prensar DN 14 mm debe realizarse con una mordaza de 15 mm.
(2) La connessione DN 16 mm deve essere pressata con ganascia da 18 mm; Press connection DN 16 mm should be carried out with a size 18 mm press
jaw; Die Pressverbindung DN 16 soll mit einer 18 mm Pressbacke verpresst werden; Le sertissage en DN 16 mm doit être réalisé avec une mâchoire à sertir
de 18 mm; La conexión a prensar DN 16 mm debe realizarse con una mordaza de 18 mm.

B 70 78
669/FA GU

MANICOTTO CON INSERIMENTO -
ADATTATORE
• REDUCTION SOCKET - ADAPTER
• ÜBERGANG MIT EINSCHUBENDE - ADAPTER
• MANCHON DE RÉDUCTION - ADAPTATEUR
• MANGUITO ADAPTADOR HEMBRA
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
D2
D1
De
Z
L
CODE mm mm mm mm mm g €
669014015GU (1) 14 x 15 14 15 52 28,5 48 5* 250 12,65
669016015GU (2) 16 x 15 16 15 53 29,5 63 5* 250 14,36
669016018GU (2) 16 x 18 16 18 53 29,5 64 5* 250 17,71
(*) unità minima di vendita / minimum selling quantity
(1) La connessione DN 14 mm deve essere pressata con ganascia da 15 mm; Press connection DN 14 mm should be carried out with a size 15 mm press
jaw; Die Pressverbindung DN 14 soll mit einer 15 mm Pressbacke verpresst werden; Le sertissage en DN 14 mm doit être réalisé avec une mâchoire à sertir
de 15 mm; La conexión a prensar DN 14 mm debe realizarse con una mordaza de 15 mm.
(2) La connessione DN 16 mm deve essere pressata con ganascia da 18 mm; Press connection DN 16 mm should be carried out with a size 18 mm press
jaw; Die Pressverbindung DN 16 soll mit einer 18 mm Pressbacke verpresst werden; Le sertissage en DN 16 mm doit être réalisé avec une mâchoire à sertir
de 18 mm; La conexión a prensar DN 16 mm debe realizarse con una mordaza de 18 mm.

1/2025
