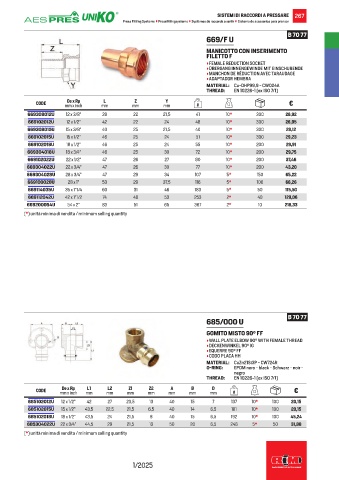

Page 269 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 267
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
669/F U
MANICOTTO CON INSERIMENTO
FILETTO F
• FEMALE REDUCTION SOCKET
• ÜBERGANG INNENGEWINDE MIT EINSCHUBENDE
• MANCHON DE RÉDUCTION AVEC TARAUDAGE
• ADAPTADOR HEMBRA
MATERIAL: Cu-DHP99,9 - CW024A
THREAD: EN 10226-1 (ex ISO 7/1)

De x Rp
Z
Y
L
CODE mm x inch mm mm mm g €
669308012U 12 x 3/8” 39 22 21,5 41 10* 300 26,92
669102012U 12 x 1/2” 42 22 24 48 10* 300 26,95
669308015U 15 x 3/8” 40 25 21,5 40 10* 300 29,12
669102015U 15 x 1/2” 46 25 24 51 10* 300 29,23
669102018U 18 x 1/2” 46 25 24 55 10* 200 29,91
669304018U 18 x 3/4” 46 25 30 72 10* 200 29,75
669102022U 22 x 1/2” 47 26 27 80 10* 200 37,46
669304022U 22 x 3/4” 47 26 30 77 10* 200 43,20
669304028U 28 x 3/4” 47 29 34 107 5* 150 65,22
669100028U 28 x 1” 53 29 37,5 116 5* 100 66,26
669114035U 35 x 1”1/4 60 31 46 183 5* 50 115,50
669112042U 42 x 1”1/2 74 46 53 253 2* 40 129,06
669200054U 54 x 2” 83 51 65 367 2* 10 218,33
(*) unità minima di vendita / minimum selling quantity

B 70 77
685/000 U
GOMITO MISTO 90° FF
• WALL PLATE ELBOW 90° WITH FEMALE THREAD
• DECKENWINKEL 90° IG
• EQUERRE 90° FF
• CODO PLACA HH
MATERIAL: CuZn21Si3P - CW724R
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
D
L2
L1
De x Rp
Z1
B
A
Z2
CODE mm x inch mm mm mm mm mm mm mm g €
685102012U 12 x 1/2” 42 27 23,5 13 40 15 7 137 10* 100 20,15
685102015U 15 x 1/2” 43,5 22,5 21,5 6,5 40 14 6,5 181 10* 100 20,15
685102018U 18 x 1/2” 43,5 24 21,5 8 40 15 6,5 192 10* 100 45,24
685304022U 22 x 3/4” 44,5 29 21,5 13 50 20 6,5 246 5* 50 31,88
(*) unità minima di vendita / minimum selling quantity

1/2025
