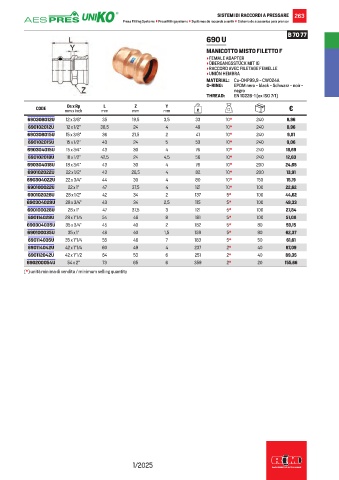

SISTEMI DI RACCORDI A PRESSARE 263
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
690 U
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

L
Z
De x Rp
Y
CODE mm x inch mm mm mm g €
690308012U 12 x 3/8” 35 19,5 3,5 33 10* 240 8,96
690102012U 12 x 1/2” 38,5 24 4 49 10* 240 8,96
690308015U 15 x 3/8” 36 21,5 2 41 10* 240 9,81
690102015U 15 x 1/2” 43 24 5 53 10* 240 9,06
690304015U 15 x 3/4” 43 30 4 76 10* 240 18,69
690102018U 18 x 1/2” 42,5 24 4,5 56 10* 240 12,63
690304018U 18 x 3/4” 43 30 4 76 10* 200 24,65
690102022U 22 x 1/2” 43 26,5 4 82 10* 200 13,91
690304022U 22 x 3/4” 44 30 4 80 10* 150 15,19
690100022U 22 x 1” 47 37,5 4 121 10* 100 22,62
690102028U 28 x 1/2” 42 34 2 137 5* 100 44,62
690304028U 28 x 3/4” 43 34 2,5 115 5* 100 49,33
690100028U 28 x 1” 47 37,5 3 121 5* 100 27,84
690114028U 28 x 1”1/4 54 46 8 181 5* 100 51,08
690304035U 35 x 3/4” 45 40 2 182 5* 80 59,15
690100035U 35 x 1” 48 40 1,5 159 5* 80 62,37
690114035U 35 x 1”1/4 55 46 7 183 5* 50 61,61
690114042U 42 x 1”1/4 60 49 4 237 2* 40 87,09
690112042U 42 x 1”1/2 64 53 6 251 2* 40 89,35
690200054U 54 x 2” 73 65 6 359 2* 20 155,66
(*) unità minima di vendita / minimum selling quantity

1/2025
