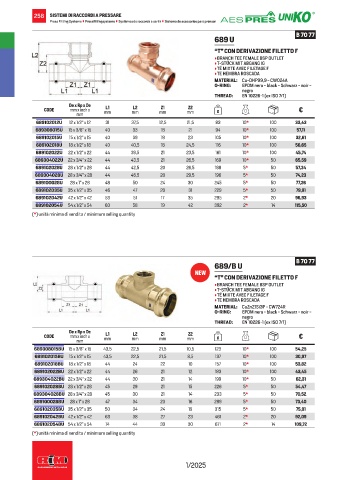

258 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
689 U
“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp x De
L2
Z1
Z2
L1
CODE mm x inch x mm mm mm mm g €
mm
689102012U 12 x 1/2” x 12 31 37,5 12,5 21,5 83 10* 100 33,43
689308015U 15 x 3/8” x 15 40 33 18 21 94 10* 100 57,11
689102015U 15 x 1/2” x 15 40 39 18 23 105 10* 100 32,61
689102018U 18 x 1/2” x 18 40 40,5 18 24,5 116 10* 100 56,65
689102022U 22 x 1/2” x 22 44 39,5 21 23,5 161 10* 100 45,74
689304022U 22 x 3/4” x 22 44 43,5 21 26,5 169 10* 50 65,59
689102028U 28 x 1/2” x 28 44 42,5 20 26,5 188 5* 50 57,34
689304028U 28 x 3/4” x 28 44 46,5 20 29,5 196 5* 50 74,23
689100028U 28 x 1” x 28 48 50 24 30 245 5* 50 77,26
689102035U 35 x 1/2” x 35 46 47 20 31 229 5* 50 79,91
689102042U 42 x 1/2” x 42 53 51 17 35 295 2* 20 96,93
689102054U 54 x 1/2” x 54 60 58 19 42 392 2* 14 115,50
(*) unità minima di vendita / minimum selling quantity

B 70 77
689/B U
NEW
“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: CuZn21Si3P - CW724R
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp x De
CODE mm x inch x L1 L2 Z1 Z2 g €
mm mm mm mm mm
689308015BU 15 x 3/8” x 15 43,5 22,5 21,5 10,5 123 10* 100 54,25
689102015BU 15 x 1/2” x 15 43,5 22,5 21,5 8,5 137 10* 100 30,97
689102018BU 18 x 1/2” x 18 44 24 22 10 157 10* 100 53,82
689102022BU 22 x 1/2” x 22 44 26 21 12 183 10* 100 43,45
689304022BU 22 x 3/4” x 22 44 30 21 14 199 10* 50 62,31
689102028BU 28 x 1/2” x 28 45 29 21 15 226 5* 50 54,47
689304028BU 28 x 3/4” x 28 45 30 21 14 233 5* 50 70,52
689100028BU 28 x 1” x 28 47 34 23 16 289 5* 50 73,40
689102035BU 35 x 1/2” x 35 50 34 24 19 315 5* 50 75,91
689102042BU 42 x 1/2” x 42 63 38 27 23 461 2* 20 92,09
689102054BU 54 x 1/2” x 54 74 44 33 30 671 2* 14 109,72
(*) unità minima di vendita / minimum selling quantity
