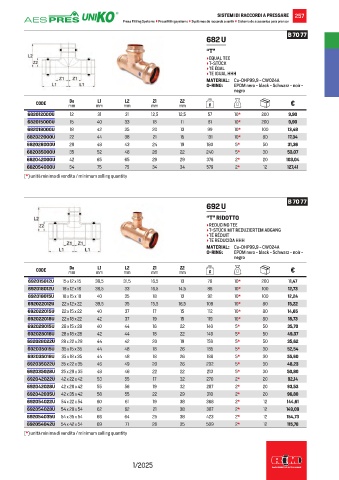

Page 259 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 257
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
682 U
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro

L1
De
Z2
Z1
L2
CODE mm mm mm mm mm g €
682012000U 12 31 31 12,5 12,5 57 10* 200 9,90
682015000U 15 40 33 18 11 81 10* 200 9,90
682018000U 18 42 35 20 13 99 10* 100 13,48
682022000U 22 44 38 21 15 131 10* 80 17,34
682028000U 28 48 43 24 19 180 5* 50 31,36
682035000U 35 52 48 26 22 240 5* 30 53,07
682042000U 42 65 65 29 29 376 2* 20 103,04
682054000U 54 75 75 34 34 579 2* 12 127,41
(*) unità minima di vendita / minimum selling quantity

B 70 77
692 U

“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro
Z1
Z2
De
L1
L2
CODE mm mm mm mm mm g €
692015012U 15 x 12 x 15 38,5 31,5 16,5 13 76 10* 200 11,47
692018012U 18 x 12 x 18 38,5 33 16,5 14,5 86 10* 100 12,73
692018015U 18 x 15 x 18 40 35 18 13 92 10* 100 12,24
692022012U 22 x 12 x 22 39,5 35 15,5 16,5 108 10* 80 15,22
692022015U 22 x 15 x 22 40 37 17 15 112 10* 80 14,65
692022018U 22 x 18 x 22 42 37 19 15 119 10* 80 18,73
692028015U 28 x 15 x 28 40 44 16 22 140 5* 50 35,70
692028018U 28 x 18 x 28 42 44 18 22 149 5* 50 49,37
692028022U 28 x 22 x 28 44 42 20 19 159 5* 50 35,62
692035015U 35 x 15 x 35 44 48 18 26 185 5* 30 52,54
692035018U 35 x 18 x 35 44 48 18 26 188 5* 30 55,60
692035022U 35 x 22 x 35 46 49 20 26 202 5* 30 48,23
692035028U 35 x 28 x 35 48 46 22 22 213 5* 30 50,80
692042022U 42 x 22 x 42 53 55 17 32 270 2* 20 92,14
692042028U 42 x 28 x 42 55 56 19 32 287 2* 20 93,53
692042035U 42 x 35 x 42 58 55 22 29 310 2* 20 96,88
692054022U 54 x 22 x 54 60 61 19 38 368 2* 12 144,61
692054028U 54 x 28 x 54 62 62 21 38 387 2* 12 149,09
692054035U 54 x 35 x 54 66 64 25 38 423 2* 12 154,73
692054042U 54 x 42 x 54 69 71 28 35 509 2* 12 115,78
(*) unità minima di vendita / minimum selling quantity

1/2025
