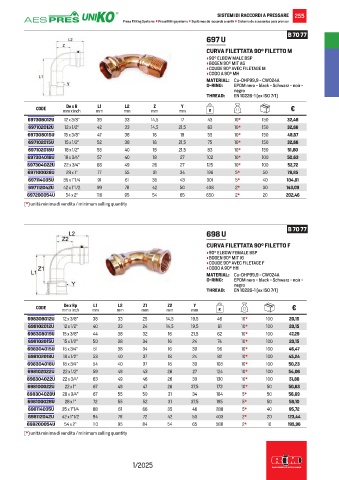

Page 257 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 255
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
697 U
CURVA FILETTATA 90° FILETTO M
• 90° ELBOW MALE BSP
• BOGEN 90° MIT AG
• COUDE 90° AVEC FILETAGE M
• CODO A 90° MH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

Y
L2
Z
L1
De x R
CODE mm x inch mm mm mm mm g €
697308012U 12 x 3/8” 39 33 14,5 17 43 10* 150 32,48
697102012U 12 x 1/2” 42 33 14,5 21,5 63 10* 150 32,66
697308015U 15 x 3/8” 47 38 16 19 55 10* 150 48,57
697102015U 15 x 1/2” 52 38 16 21,5 75 10* 150 32,66
697102018U 18 x 1/2” 55 40 18 21,5 83 10* 150 51,80
697304018U 18 x 3/4” 57 40 18 27 102 10* 100 50,63
697304022U 22 x 3/4” 66 49 26 27 125 10* 100 52,72
697100028U 28 x 1” 77 55 31 34 196 5* 50 78,85
697114035U 35 x 1”1/4 91 61 35 43 301 5* 40 104,81
697112042U 42 x 1”1/2 99 78 42 50 408 2* 30 143,09
697200054U 54 x 2” 116 95 54 65 650 2* 20 202,46
(*) unità minima di vendita / minimum selling quantity

B 70 77
698 U
CURVA FILETTATA 90° FILETTO F
• 90° ELBOW FEMALE BSP
• BOGEN 90° MIT IG
• COUDE 90° AVEC FILETAGE F
• CODO A 90° HH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

Y
L2
L1
De x Rp
Z2
Z1
CODE mm x inch mm mm mm mm mm g €
698308012U 12 x 3/8” 38 33 25 14,5 19,5 46 10* 100 20,15
698102012U 12 x 1/2” 40 33 24 14,5 19,5 61 10* 100 20,15
698308015U 15 x 3/8” 44 38 32 16 21,5 62 10* 100 47,29
698102015U 15 x 1/2” 50 38 34 16 24 74 10* 100 20,15
698304015U 15 x 3/4” 51 38 34 16 30 96 10* 100 46,47
698102018U 18 x 1/2” 53 40 37 18 24 82 10* 100 45,24
698304018U 18 x 3/4” 54 40 37 18 30 103 10* 100 50,23
698102022U 22 x 1/2” 59 49 43 26 27 124 10* 100 54,06
698304022U 22 x 3/4” 63 49 46 26 30 130 10* 100 31,88
698100022U 22 x 1” 67 49 47 26 37,5 173 10* 50 50,63
698304028U 28 x 3/4” 67 55 50 31 34 184 5* 50 56,69
698100028U 28 x 1” 72 55 52 31 37,5 195 5* 50 58,10
698114035U 35 x 1”1/4 88 61 66 35 46 288 5* 40 95,72
698112042U 42 x 1”1/2 94 78 72 42 53 403 2* 20 123,44
698200054U 54 x 2” 110 95 84 54 65 588 2* 10 195,96
(*) unità minima di vendita / minimum selling quantity

1/2025
