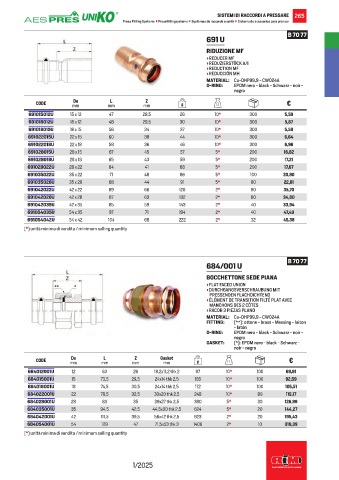

Page 267 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 265
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 77
691 U
RIDUZIONE MF
• REDUCER MF
• REDUZIERSTÜCK A/I
• REDUCTION MF
• REDUCCIÓN MH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z
L
De
CODE mm mm mm g €
691015012U 15 x 12 47 28,5 26 10* 300 5,59
691018012U 18 x 12 48 29,5 30 10* 300 5,87
691018015U 18 x 15 56 34 37 10* 300 5,59
691022015U 22 x 15 60 38 44 10* 300 6,64
691022018U 22 x 18 58 36 46 10* 300 6,96
691028015U 28 x 15 67 45 57 5* 200 16,82
691028018U 28 x 18 65 43 59 5* 200 17,21
691028022U 28 x 22 64 41 68 5* 200 17,67
691035022U 35 x 22 71 48 86 5* 100 20,90
691035028U 35 x 28 68 44 91 5* 80 22,81
691042022U 42 x 22 89 66 126 2* 80 35,70
691042028U 42 x 28 87 63 132 2* 80 34,80
691042035U 42 x 35 85 59 143 2* 40 33,94
691054035U 54 x 35 97 71 194 2* 40 47,43
691054042U 54 x 42 104 68 222 2* 32 45,38
(*) unità minima di vendita / minimum selling quantity

B 70 77
684/001 U

BOCCHETTONE SEDE PIANA
• FLAT FACED UNION
• DURCHGANGSVERSCHRAUBUNG MIT
PRESSENDEN FLACHDICHTEND
• ÉLÉMENT DE TRANSITION FILTÉ PLAT AVEC
MANCHONS DES 2 CÔTES
• RÁCOR 3 PIEZAS PLANO
MATERIAL: Cu-DHP99,9 - CW024A
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
Z
De
L
CODE mm mm mm Gasket g €
mm
684012001U 12 63 26 18,2x11,2 thk 2 97 10* 100 69,81
684015001U 15 73,5 29,5 24x14 thk 2,5 165 10* 100 92,59
684018001U 18 74,5 30,5 24x14 thk 2,5 172 10* 100 105,51
684022001U 22 78,5 32,5 30x20 thk 2,5 248 10* 80 119,17
684028001U 28 83 35 39x27 thk 2,5 380 5* 30 126,99
684035001U 35 94,5 42,5 44,5x30 thk 2,5 624 5* 20 144,27
684042001U 42 111,5 39,5 56x42 thk 2,5 823 2* 20 195,43
684054001U 54 129 47 71,5x53 thk 3 1406 2* 10 319,39
(*) unità minima di vendita / minimum selling quantity

1/2025
