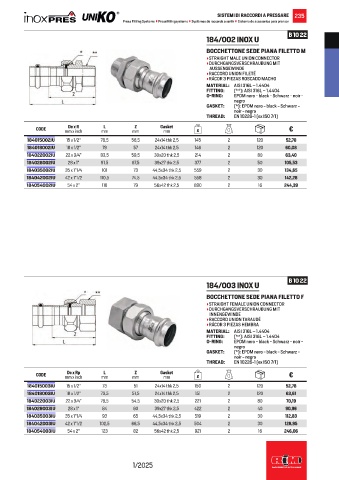

Page 237 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 235
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
184/002 INOX U
BOCCHETTONE SEDE PIANA FILETTO M
• STRAIGHT MALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
AUSSENGEWINDE
• RACCORD UNION FILETÉ
• RÁCOR 3 PIEZAS ROSCADO MACHO
MATERIAL: AISI 316L – 1.4404
FITTING: (**): AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z
L
De x R
CODE mm x inch mm mm Gasket g €
mm
184015002IU 15 x 1/2” 78,5 56,5 24x14 thk 2,5 145 2 120 52,78
184018002IU 18 x 1/2” 79 57 24x14 thk 2,5 146 2 120 60,08
184022002IU 22 x 3/4” 83,5 59,5 30x20 thk 2,5 214 2 80 63,40
184028002IU 28 x 1” 91,5 67,5 39x27 thk 2,5 377 2 50 105,53
184035002IU 35 x 1”1/4 101 73 44,5x34 thk 2,5 559 2 30 134,65
184042002IU 42 x 1”1/2 110,5 74,5 44,5x34 thk 2,5 558 2 30 142,28
184054002IU 54 x 2” 118 79 56x42 thk 2,5 890 2 16 244,39

B 10 22
184/003 INOX U
BOCCHETTONE SEDE PIANA FILETTO F
• STRAIGHT FEMALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
INNENGEWINDE
• RACCORD UNION TARAUDÉ
• RÁCOR 3 PIEZAS HEMBRA
MATERIAL: AISI 316L – 1.4404
FITTING: (**): AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z
L
De x Rp
CODE mm x inch mm mm Gasket g €
mm
184015003IU 15 x 1/2” 73 51 24x14 thk 2,5 150 2 120 52,78
184018003IU 18 x 1/2” 73,5 51,5 24x14 thk 2,5 151 2 120 63,61
184022003IU 22 x 3/4” 78,5 54,5 30x20 thk 2,5 221 2 80 70,19
184028003IU 28 x 1” 84 60 39x27 thk 2,5 422 2 40 90,96
184035003IU 35 x 1”1/4 93 65 44,5x34 thk 2,5 519 2 30 112,83
184042003IU 42 x 1”1/2 102,5 66,5 44,5x34 thk 2,5 504 2 30 128,95
184054003IU 54 x 2” 123 82 56x42 thk 2,5 921 2 16 246,06

1/2025
