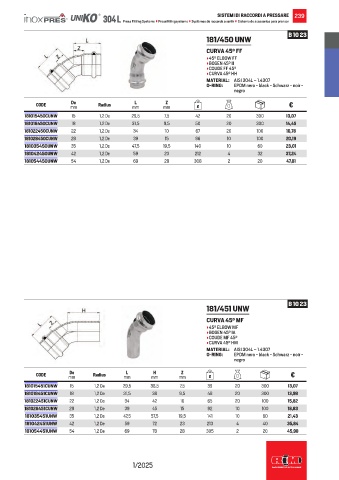

Page 241 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 239
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 23
181/450 UNW
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
L
CODE mm Radius mm mm g €
181015450CUNW 15 1,2 De 29,5 7,5 42 20 300 13,07
181018450CUNW 18 1,2 De 31,5 9,5 50 20 300 14,45
181022450CUNW 22 1,2 De 34 10 67 20 100 16,78
181028450CUNW 28 1,2 De 39 15 96 10 100 20,19
181035450UNW 35 1,2 De 47,5 19,5 140 10 60 23,01
181042450UNW 42 1,2 De 59 23 212 4 32 37,24
181054450UNW 54 1,2 De 69 28 308 2 20 47,81

B 10 23
181/451 UNW
CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
Z
H
CODE mm Radius mm mm mm g €
181015451CUNW 15 1,2 De 29,5 36,5 7,5 39 20 300 13,07
181018451CUNW 18 1,2 De 31,5 38 9,5 48 20 300 13,98
181022451CUNW 22 1,2 De 34 42 10 65 20 100 15,82
181028451CUNW 28 1,2 De 39 45 15 92 10 100 18,83
181035451UNW 35 1,2 De 47,5 57,5 19,5 141 10 60 21,43
181042451UNW 42 1,2 De 59 72 23 213 4 40 35,84
181054451UNW 54 1,2 De 69 78 28 305 2 20 45,98

1/2025
