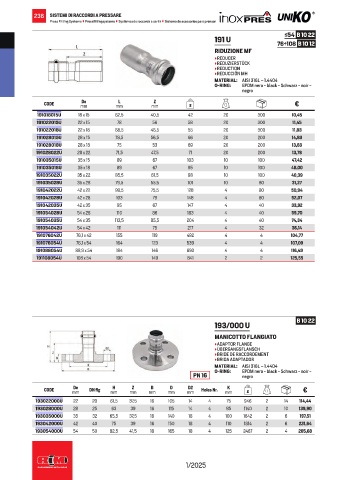

Page 238 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

236 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 10 22
191 U
76÷108 B 10 12
RIDUZIONE MF
• REDUCER
• REDUZIERSTÜCK
• REDUCTION
• REDUCCIÓN MH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z
L
CODE mm mm mm g €
191018015U 18 x 15 62,5 40,5 42 20 300 10,45
191022015U 22 x 15 78 56 58 20 300 11,45
191022018U 22 x 18 68,5 46,5 55 20 300 11,83
191028015U 28 x 15 78,5 56,5 66 20 200 14,83
191028018U 28 x 18 75 53 69 20 200 13,83
191028022U 28 x 22 71,5 47,5 71 20 200 13,78
191035015U 35 x 15 89 67 103 10 100 47,42
191035018U 35 x 18 89 67 95 10 100 48,00
191035022U 35 x 22 85,5 61,5 98 10 100 40,39
191035028U 35 x 28 79,5 55,5 101 10 80 31,27
191042022U 42 x 22 99,5 75,5 128 4 80 50,94
191042028U 42 x 28 103 79 148 4 80 52,07
191042035U 42 x 35 95 67 147 4 40 33,92
191054028U 54 x 28 110 86 183 4 40 59,70
191054035U 54 x 35 113,5 85,5 204 4 40 74,34
191054042U 54 x 42 111 75 217 4 32 36,14
191076042U 76,1 x 42 155 119 482 4 4 104,77
191076054U 76,1 x 54 164 123 539 4 4 107,09
191088054U 88,9 x 54 184 146 693 4 4 116,49
191108054U 108 x 54 190 149 841 2 2 125,55

B 10 22
193/000 U
MANICOTTO FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
PN 16 negro
K
Z
B
De
H
D
D2
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
193022000U 22 20 61,5 37,5 16 105 14 4 75 946 2 14 114,44
193028000U 28 25 63 39 16 115 14 4 85 1140 2 10 139,90
193035000U 35 32 65,5 37,5 16 140 18 4 100 1642 2 6 197,51
193042000U 42 40 75 39 16 150 18 4 110 1814 2 6 231,64
193054000U 54 50 82,5 41,5 18 165 18 4 125 2467 2 4 285,68

1/2025
