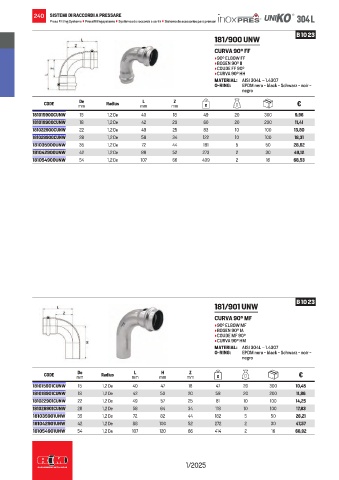

240 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 23
181/900 UNW
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro

L
Z
De
CODE mm Radius mm mm g €
181015900CUNW 15 1,2 De 40 18 49 20 300 9,96
181018900CUNW 18 1,2 De 42 20 60 20 200 11,41
181022900CUNW 22 1,2 De 49 25 83 10 100 13,80
181028900CUNW 28 1,2 De 58 34 122 10 100 18,31
181035900UNW 35 1,2 De 72 44 181 5 50 28,62
181042900UNW 42 1,2 De 88 52 273 2 30 49,12
181054900UNW 54 1,2 De 107 66 409 2 16 68,53

B 10 23
181/901 UNW

CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro

L
De
H
Z
CODE mm Radius mm mm mm g €
181015901CUNW 15 1,2 De 40 47 18 47 20 300 10,45
181018901CUNW 18 1,2 De 42 50 20 58 20 200 11,86
181022901CUNW 22 1,2 De 49 57 25 81 10 100 14,25
181028901CUNW 28 1,2 De 58 64 34 118 10 100 17,83
181035901UNW 35 1,2 De 72 82 44 182 5 50 26,21
181042901UNW 42 1,2 De 88 100 52 272 2 30 47,57
181054901UNW 54 1,2 De 107 120 66 414 2 16 68,92

1/2025
