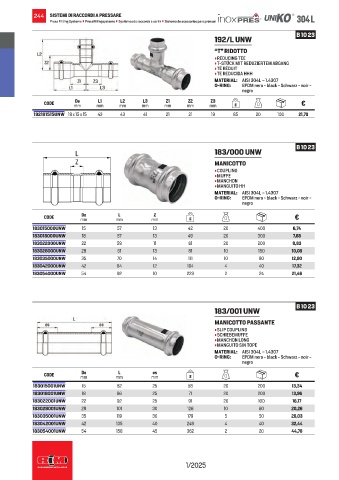

Page 246 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

244 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 23
192/L UNW
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z3
L1
De
Z1
Z2
L2
L3
CODE mm mm mm mm mm mm mm g €
192181515UNW 18 x 15 x 15 43 43 41 21 21 19 85 20 100 21,79
B 10 23
183/000 UNW
MANICOTTO
• COUPLING
• MUFFE
• MANCHON
• MANGUITO HH
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
De
Z
L
CODE mm mm mm g €
183015000UNW 15 57 13 42 20 400 6,74
183018000UNW 18 57 13 49 20 300 7,68
183022000UNW 22 59 11 61 20 200 8,83
183028000UNW 28 61 13 81 10 150 10,08
183035000UNW 35 70 14 111 10 80 12,80
183042000UNW 42 84 12 164 4 40 17,32
183054000UNW 54 92 10 223 2 24 21,46

B 10 23
183/001 UNW

MANICOTTO PASSANTE
• SLIP COUPLING
• SCHIEBEMUFFE
• MANCHON LONG
• MANGUITO SIN TOPE
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
es
De
L
CODE mm mm mm g €
183015001UNW 15 82 25 58 20 200 13,34
183018001UNW 18 86 25 71 20 200 13,96
183022001UNW 22 92 25 91 20 100 16,17
183028001UNW 28 101 30 126 10 80 20,26
183035001UNW 35 119 30 179 5 50 26,03
183042001UNW 42 135 40 248 4 40 32,44
183054001UNW 54 158 45 362 2 20 44,78

1/2025
