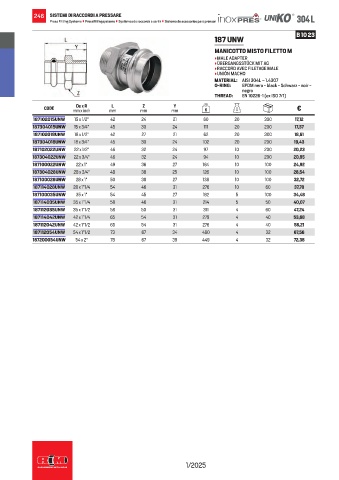

246 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 23
187 UNW
MANICOTTO MISTO FILETTO M
• MALE ADAPTER
• ÜBERGANGSSTÜCK MIT AG
• RACCORD AVEC FILETAGE MALE
• UNIÓN MACHO
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

De x R
L
Y
Z
CODE mm x inch mm mm mm g €
187102015UNW 15 x 1/2” 42 24 21 60 20 300 17,12
187304015UNW 15 x 3/4” 45 30 24 111 20 200 17,37
187102018UNW 18 x 1/2” 42 27 21 62 20 300 18,61
187304018UNW 18 x 3/4” 45 30 24 102 20 200 19,43
187102022UNW 22 x 1/2” 46 32 24 97 10 200 20,23
187304022UNW 22 x 3/4” 46 32 24 94 10 200 20,95
187100022UNW 22 x 1” 49 36 27 164 10 100 24,92
187304028UNW 28 x 3/4” 48 38 25 126 10 100 28,54
187100028UNW 28 x 1” 50 38 27 138 10 100 32,72
187114028UNW 28 x 1”1/4 54 46 31 276 10 60 37,78
187100035UNW 35 x 1” 54 45 27 182 5 100 34,48
187114035UNW 35 x 1”1/4 58 46 31 214 5 50 40,07
187112035UNW 35 x 1”1/2 58 50 31 311 4 60 47,24
187114042UNW 42 x 1”1/4 65 54 31 279 4 40 53,68
187112042UNW 42 x 1”1/2 65 54 31 276 4 40 58,21
187112054UNW 54 x 1”1/2 73 67 34 460 4 32 67,56
187200054UNW 54 x 2” 78 67 39 449 4 32 72,38
