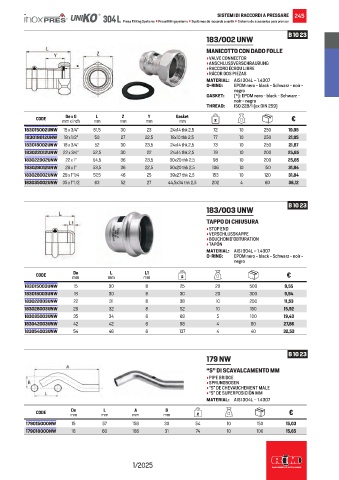

Page 247 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 245
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 23
183/002 UNW
MANICOTTO CON DADO FOLLE
• VALVE CONNECTOR
• ANSCHLUSSVERSCHRAUBUNG
• RACCORD ÉCROU LIBRE
• RÁCOR DOS PIEZAS
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: ISO 228/1 (ex DIN 259)
Z
Y
L
De x G
CODE mm x inch mm mm mm Gasket g €
mm
183015002UNW 15 x 3/4” 51,5 30 23 24x14 thk 2,5 72 10 250 19,95
183018012UNW 18 x 1/2” 50 27 22,5 18x10 thk 2,5 77 10 250 21,85
183018002UNW 18 x 3/4” 52 30 23,5 24x14 thk 2,5 73 10 250 21,87
183022012UNW 22 x 3/4” 52,5 30 22 24x14 thk 2,5 79 10 200 25,65
183022002UNW 22 x 1” 54,5 36 23,5 30x20 thk 2,5 98 10 200 25,65
183028012UNW 28 x 1” 53,5 36 22,5 30x20 thk 2,5 106 10 150 31,84
183028002UNW 28 x 1”1/4 57,5 46 25 39x27 thk 2,5 153 10 120 31,84
183035002UNW 35 x 1”1/2 63 52 27 44,5x34 thk 2,5 202 4 60 36,12

B 10 23
183/003 UNW

TAPPO DI CHIUSURA
• STOP END
• VERSCHLUSSKAPPE
• BOUCHON D’OBTURATION
• TAPÓN
MATERIAL: AISI 304L – 1.4307
O-RING: EPDM nero - black - Schwarz - noir -
negro
L
L1
De
CODE mm mm mm g €
183015003UNW 15 30 8 25 20 500 9,55
183018003UNW 18 30 8 30 20 300 9,94
183022003UNW 22 31 8 38 10 200 11,53
183028003UNW 28 32 8 52 10 150 15,92
183035003UNW 35 34 6 68 5 100 19,43
183042003UNW 42 42 6 98 4 80 27,86
183054003UNW 54 46 6 137 4 40 32,53

B 10 23
179 NW
“S” DI SCAVALCAMENTO MM
• PIPE BRIDGE
• SPRUNGBOGEN
• “S” DE CHEVAUCHEMENT MALE
• “S” DE SUPERPOSICIÒN MM
MATERIAL: AISI 304L – 1.4307
L
De
B
A
CODE mm mm mm mm g €
179015000NW 15 57 158 30 54 10 150 15,03
179018000NW 18 60 166 31 74 10 100 15,65

1/2025
