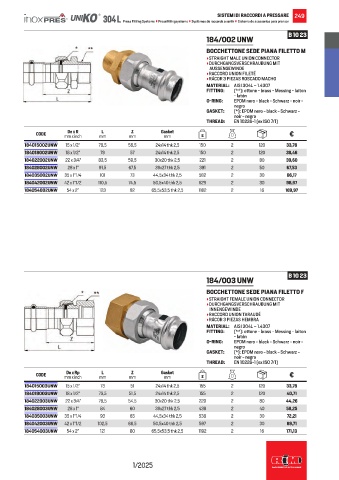

Page 251 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 249
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 23
184/002 UNW
BOCCHETTONE SEDE PIANA FILETTO M
• STRAIGHT MALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
AUSSENGEWINDE
• RACCORD UNION FILETÉ
• RÁCOR 3 PIEZAS ROSCADO MACHO
MATERIAL: AISI 304L – 1.4307
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z
De x R
L
CODE mm x inch mm mm Gasket g €
mm
184015002UNW 15 x 1/2” 78,5 56,5 24x14 thk 2,5 150 2 120 33,78
184018002UNW 18 x 1/2” 79 57 24x14 thk 2,5 150 2 120 38,46
184022002UNW 22 x 3/4” 83,5 59,5 30x20 thk 2,5 221 2 80 39,60
184028002UNW 28 x 1” 91,5 67,5 39x27 thk 2,5 391 2 50 67,53
184035002UNW 35 x 1”1/4 101 73 44,5x34 thk 2,5 582 2 30 86,17
184042002UNW 42 x 1”1/2 110,5 74,5 50,5x40 thk 2,5 629 2 30 98,97
184054002UNW 54 x 2” 123 82 65,5x53,5 thk 2,5 1182 2 16 169,97

B 10 23
184/003 UNW
BOCCHETTONE SEDE PIANA FILETTO F
• STRAIGHT FEMALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
INNENGEWINDE
• RACCORD UNION TARAUDÉ
• RÁCOR 3 PIEZAS HEMBRA
MATERIAL: AISI 304L – 1.4307
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
L
De x Rp
Z
CODE mm x inch mm mm Gasket g €
mm
184015003UNW 15 x 1/2” 73 51 24x14 thk 2,5 155 2 120 33,78
184018003UNW 18 x 1/2” 73,5 51,5 24x14 thk 2,5 155 2 120 40,71
184022003UNW 22 x 3/4” 78,5 54,5 30x20 thk 2,5 229 2 80 44,26
184028003UNW 28 x 1” 84 60 39x27 thk 2,5 438 2 40 58,25
184035003UNW 35 x 1”1/4 93 65 44,5x34 thk 2,5 538 2 30 72,21
184042003UNW 42 x 1”1/2 102,5 66,5 50,5x40 thk 2,5 597 2 30 89,71
184054003UNW 54 x 2” 121 80 65,5x53,5 thk 2,5 1192 2 16 171,13

1/2025
