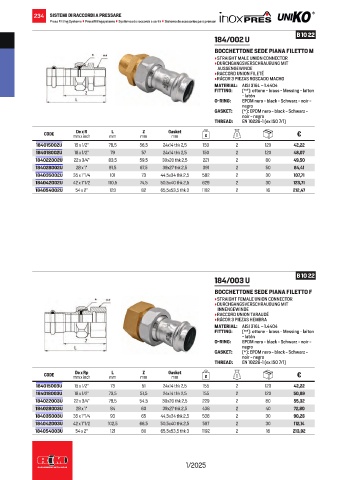

234 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
184/002 U
BOCCHETTONE SEDE PIANA FILETTO M
• STRAIGHT MALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
AUSSENGEWINDE
• RACCORD UNION FILETÉ
• RÁCOR 3 PIEZAS ROSCADO MACHO
MATERIAL: AISI 316L – 1.4404
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
L
Z
De x R
CODE mm x inch mm mm Gasket g €
mm
184015002U 15 x 1/2” 78,5 56,5 24x14 thk 2,5 150 2 120 42,22
184018002U 18 x 1/2” 79 57 24x14 thk 2,5 150 2 120 48,07
184022002U 22 x 3/4” 83,5 59,5 30x20 thk 2,5 221 2 80 49,50
184028002U 28 x 1” 91,5 67,5 39x27 thk 2,5 391 2 50 84,41
184035002U 35 x 1”1/4 101 73 44,5x34 thk 2,5 582 2 30 107,71
184042002U 42 x 1”1/2 110,5 74,5 50,5x40 thk 2,5 629 2 30 123,71
184054002U 54 x 2” 123 82 65,5x53,5 thk 3 1182 2 16 212,47

B 10 22
184/003 U
BOCCHETTONE SEDE PIANA FILETTO F
• STRAIGHT FEMALE UNION CONNECTOR
• DURCHGANGSVERSCHRAUBUNG MIT
INNENGEWINDE
• RACCORD UNION TARAUDÉ
• RÁCOR 3 PIEZAS HEMBRA
MATERIAL: AISI 316L – 1.4404
FITTING: (**): ottone - brass - Messing - laiton
- latón
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp
L
Z
CODE mm x inch mm mm Gasket g €
mm
184015003U 15 x 1/2” 73 51 24x14 thk 2,5 155 2 120 42,22
184018003U 18 x 1/2” 73,5 51,5 24x14 thk 2,5 155 2 120 50,89
184022003U 22 x 3/4” 78,5 54,5 30x20 thk 2,5 229 2 80 55,32
184028003U 28 x 1” 84 60 39x27 thk 2,5 438 2 40 72,80
184035003U 35 x 1”1/4 93 65 44,5x34 thk 2,5 538 2 30 90,26
184042003U 42 x 1”1/2 102,5 66,5 50,5x40 thk 2,5 597 2 30 112,14
184054003U 54 x 2” 121 80 65,5x53,5 thk 3 1192 2 16 213,92
