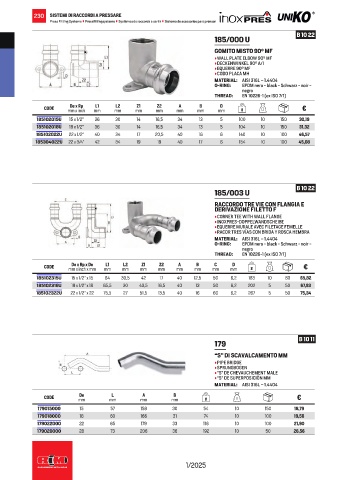

Page 232 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

230 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
185/000 U
GOMITO MISTO 90° MF
• WALL PLATE ELBOW 90° MF
• DECKENWINKEL 90° A/I
• EQUERRE 90° MF
• CODO PLACA MH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

Z2
L2
Z1
D
B
A
L1
De x Rp
CODE mm x inch mm mm mm mm mm mm mm g €
185102015U 15 x 1/2” 36 30 14 16,5 34 13 5 100 10 150 30,19
185102018U 18 x 1/2” 36 30 14 16,5 34 13 5 104 10 150 31,32
185102022U 22 x 1/2” 40 34 17 20,5 40 16 6 140 10 100 46,57
185304022U 22 x 3/4” 42 34 19 19 40 17 6 154 10 100 45,08

B 10 22
185/003 U

RACCORDO TRE VIE CON FLANGIA E
DERIVAZIONE FILETTO F
• CORNER TEE WITH WALL FLANGE
• INOXPRES-DOPPELWANDSCHEIBE
• EQUERRE MURALE AVEC FILETAGE FEMELLE
• RACOR TRES VÍAS CON BRIDA Y ROSCA HEMBRA
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
L2
De x Rp x De
A
B
Z1
C
D
Z2
L1
CODE mm x inch x mm mm mm mm mm mm mm mm mm g €
185102315U 15 x 1/2” x 15 64 30,5 42 17 40 12,5 50 6,2 183 10 80 65,82
185102318U 18 x 1/2” x 18 65,5 30 43,5 16,5 40 13 50 6,2 202 5 50 67,93
185102322U 22 x 1/2” x 22 75,5 27 51,5 13,5 40 16 60 6,2 267 5 50 75,34

B 10 11
179
“S” DI SCAVALCAMENTO MM
• PIPE BRIDGE
• SPRUNGBOGEN
• “S” DE CHEVAUCHEMENT MALE
• “S” DE SUPERPOSICIÒN MM
MATERIAL: AISI 316L – 1.4404
De
A
L
B
CODE mm mm mm mm g €
179015000 15 57 158 30 54 10 150 18,79
179018000 18 60 166 31 74 10 100 19,56
179022000 22 65 179 33 116 10 100 21,90
179028000 28 73 206 36 192 10 50 26,56

1/2025
