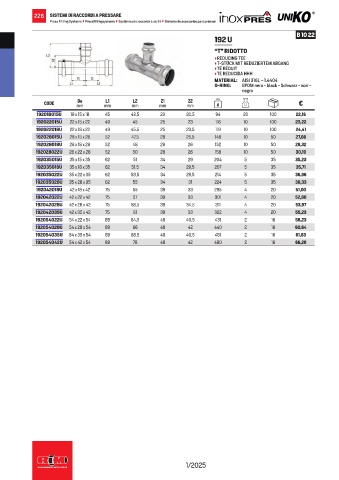

Page 228 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

226 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
192 U
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

L1
De
Z2
Z1
L2
CODE mm mm mm mm mm g €
192018015U 18 x 15 x 18 45 42,5 23 20,5 94 20 100 22,16
192022015U 22 x 15 x 22 49 45 25 23 116 10 100 23,22
192022018U 22 x 18 x 22 49 45,5 25 23,5 119 10 100 24,41
192028015U 28 x 15 x 28 52 47,5 28 25,5 148 10 50 27,66
192028018U 28 x 18 x 28 52 48 28 26 152 10 50 28,32
192028022U 28 x 22 x 28 52 50 28 26 158 10 50 30,19
192035015U 35 x 15 x 35 62 51 34 29 204 5 35 35,23
192035018U 35 x 18 x 35 62 51,5 34 29,5 207 5 35 35,71
192035022U 35 x 22 x 35 62 53,5 34 29,5 214 5 35 36,86
192035028U 35 x 28 x 35 62 55 34 31 224 5 35 38,33
192042018U 42 x 18 x 42 75 55 39 33 295 4 20 51,00
192042022U 42 x 22 x 42 75 57 39 33 301 4 20 52,80
192042028U 42 x 28 x 42 75 58,5 39 34,5 311 4 20 53,97
192042035U 42 x 35 x 42 75 61 39 33 322 4 20 55,23
192054022U 54 x 22 x 54 89 64,5 48 40,5 431 2 16 58,23
192054028U 54 x 28 x 54 89 66 48 42 440 2 16 60,64
192054035U 54 x 35 x 54 89 68,5 48 40,5 451 2 16 61,83
192054042U 54 x 42 x 54 89 78 48 42 480 2 16 66,28

1/2025
