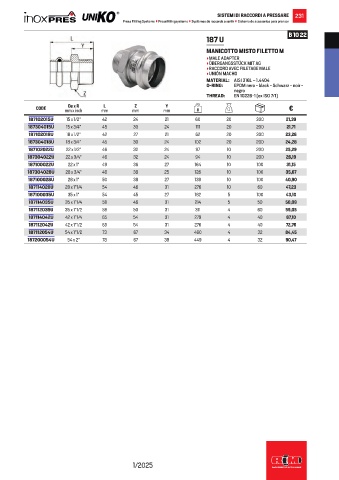

Page 233 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 231
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
187 U
MANICOTTO MISTO FILETTO M
• MALE ADAPTER
• ÜBERGANGSSTÜCK MIT AG
• RACCORD AVEC FILETAGE MALE
• UNIÓN MACHO
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

L
De x R
Z
Y
CODE mm x inch mm mm mm g €
187102015U 15 x 1/2” 42 24 21 60 20 300 21,39
187304015U 15 x 3/4” 45 30 24 111 20 200 21,71
187102018U 18 x 1/2” 42 27 21 62 20 300 23,26
187304018U 18 x 3/4” 45 30 24 102 20 200 24,28
187102022U 22 x 1/2” 46 32 24 97 10 200 25,29
187304022U 22 x 3/4” 46 32 24 94 10 200 26,19
187100022U 22 x 1” 49 36 27 164 10 100 31,15
187304028U 28 x 3/4” 48 38 25 126 10 100 35,67
187100028U 28 x 1” 50 38 27 138 10 100 40,90
187114028U 28 x 1”1/4 54 46 31 276 10 60 47,23
187100035U 35 x 1” 54 45 27 182 5 100 43,10
187114035U 35 x 1”1/4 58 46 31 214 5 50 50,09
187112035U 35 x 1”1/2 58 50 31 311 4 60 59,05
187114042U 42 x 1”1/4 65 54 31 279 4 40 67,10
187112042U 42 x 1”1/2 65 54 31 276 4 40 72,76
187112054U 54 x 1”1/2 73 67 34 460 4 32 84,45
187200054U 54 x 2” 78 67 39 449 4 32 90,47

1/2025
