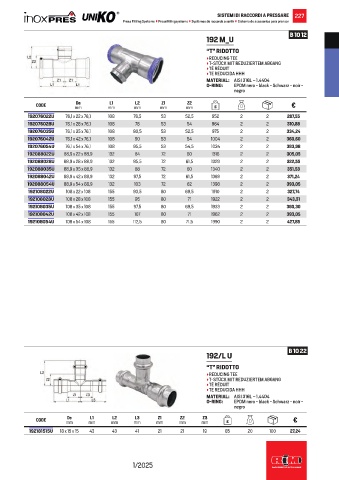

Page 229 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 227
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 12
192 M_U
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L1
Z2
Z1
L2
CODE mm mm mm mm mm g €
192076022U 76,1 x 22 x 76,1 108 76,5 53 52,5 952 2 2 287,55
192076028U 76,1 x 28 x 76,1 108 78 53 54 964 2 2 310,88
192076035U 76,1 x 35 x 76,1 108 80,5 53 52,5 975 2 2 334,24
192076042U 76,1 x 42 x 76,1 108 90 53 54 1004 2 2 360,60
192076054U 76,1 x 54 x 76,1 108 95,5 53 54,5 1034 2 2 383,98
192088022U 88,9 x 22 x 88,9 132 84 72 60 1316 2 2 305,05
192088028U 88,9 x 28 x 88,9 132 85,5 72 61,5 1329 2 2 322,55
192088035U 88,9 x 35 x 88,9 132 88 72 60 1340 2 2 351,53
192088042U 88,9 x 42 x 88,9 132 97,5 72 61,5 1369 2 2 371,24
192088054U 88,9 x 54 x 88,9 132 103 72 62 1398 2 2 393,05
192108022U 108 x 22 x 108 155 93,5 80 69,5 1910 2 2 327,74
192108028U 108 x 28 x 108 155 95 80 71 1922 2 2 343,31
192108035U 108 x 35 x 108 155 97,5 80 69,5 1933 2 2 380,30
192108042U 108 x 42 x 108 155 107 80 71 1962 2 2 393,05
192108054U 108 x 54 x 108 155 112,5 80 71,5 1990 2 2 427,85

B 10 22
192/L U

“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

L2
L1
De
L3
Z2
Z3
Z1
CODE mm mm mm mm mm mm mm g €
192181515U 18 x 15 x 15 43 43 41 21 21 19 85 20 100 27,24
1/2025
