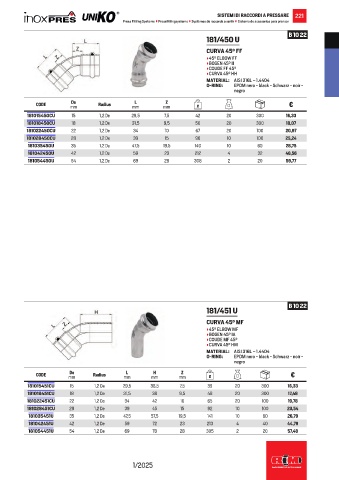

Page 223 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 221
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 10 22
181/450 U
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro

L
De
Z
CODE mm Radius mm mm g €
181015450CU 15 1,2 De 29,5 7,5 42 20 300 16,33
181018450CU 18 1,2 De 31,5 9,5 50 20 300 18,07
181022450CU 22 1,2 De 34 10 67 20 100 20,97
181028450CU 28 1,2 De 39 15 96 10 100 25,24
181035450U 35 1,2 De 47,5 19,5 140 10 60 28,75
181042450U 42 1,2 De 59 23 212 4 32 46,56
181054450U 54 1,2 De 69 28 308 2 20 59,77

B 10 22
181/451 U

CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: AISI 316L – 1.4404
O-RING: EPDM nero - black - Schwarz - noir -
negro
De
L
Z
H
CODE mm Radius mm mm mm g €
181015451CU 15 1,2 De 29,5 36,5 7,5 39 20 300 16,33
181018451CU 18 1,2 De 31,5 38 9,5 48 20 300 17,48
181022451CU 22 1,2 De 34 42 10 65 20 100 19,78
181028451CU 28 1,2 De 39 45 15 92 10 100 23,54
181035451U 35 1,2 De 47,5 57,5 19,5 141 10 60 26,79
181042451U 42 1,2 De 59 72 23 213 4 40 44,79
181054451U 54 1,2 De 69 78 28 305 2 20 57,48

1/2025
