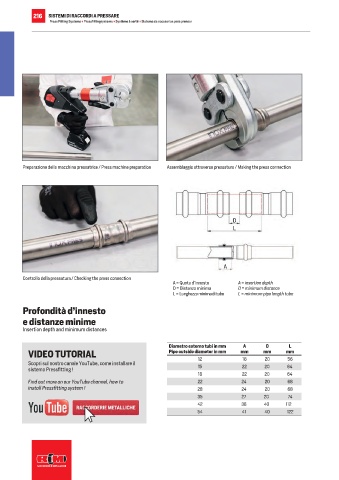

216 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Press ttingsysteme • Système à sertir • Sistema de accesorios para prensar

Preparazione della macchina pressatrice / Press machine preparation Assemblaggio attraverso pressatura / Making the press connection

D
L

A
Controllo della pressatura / Checking the press connection
A = Quota d’innesto A = insertion depth
D = Distanza minima D = minimum distance
L = Lunghezza minima di tubo L = minimum pipe length tubo

Profondità d’innesto
e distanze minime

Insertion depth and minimum distances

Diametro esterno tubi in mm A D L
VIDEO TUTORIAL Pipe outside diameter in mm mm mm mm

, come installare il 12 18 20 56
sistema Press tting ! 15 22 20 64
18 22 20 64
Find out more on our YouTube channel, how to 22 24 20 68
install Press tting system ! 28 24 20 68
35 27 20 74
42 36 40 112
54 41 40 122
