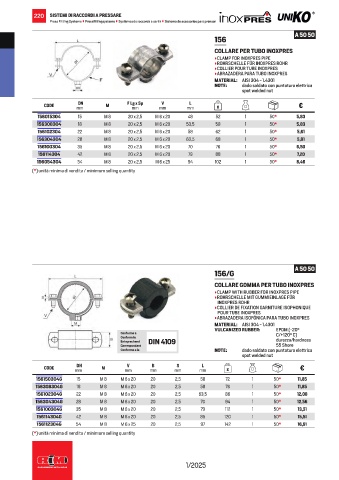

Page 222 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

220 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

A 50 50
156
COLLARE PER TUBO INOXPRES
• CLAMP FOR INOXPRES PIPE
• ROHRSCHELLE FÜR INOXPRES ROHR
• COLLIER POUR TUBE INOXPRES
• ABRAZADERA PARA TUBO INOXPRES
MATERIAL: AISI 304 - 1.4301
NOTE: dado saldato con puntatura elettrica
spot welded nut

V
L
CODE DN M F Lg x Sp mm mm g €
mm
mm
156015304 15 M 8 20 x 2,5 M 6 x 20 48 52 1 50* 5,83
156308304 18 M 8 20 x 2,5 M 6 x 20 53,5 58 1 50* 5,83
156102304 22 M 8 20 x 2,5 M 6 x 20 58 62 1 50* 5,61
156304304 28 M 8 20 x 2,5 M 6 x 20 63,5 68 1 50* 5,81
156100304 35 M 8 20 x 2,5 M 6 x 20 70 76 1 50* 6,50
156114304 42 M 8 20 x 2,5 M 6 x 20 79 88 1 50* 7,20
156054304 54 M 8 20 x 2,5 M 6 x 25 94 102 1 50* 8,46
(*) unità minima di vendita / minimum selling quantity

A 50 50
156/G

COLLARE GOMMA PER TUBO INOXPRES
• CLAMP WITH RUBBER FOR INOXPRES PIPE
• ROHRSCHELLE MIT GUMMIEINLAGE FÜR
INOXPRES ROHR
• COLLIER DE FIXATION GARNITURE ISOPHONIQUE
POUR TUBE INOXPRES
• ABRAZADERA ISOFÓNICA PARA TUBO INOXPRES
MATERIAL: AISI 304 - 1.4301
VULCANIZED RUBBER: EPDM (-20°
Conforme a C/+120° C)
Conform to
Entsprechend DIN 4109 durezza/hardness
Correspondant 55 Shore
Conforme a la NOTE: dado saldato con puntatura elettrica
spot welded nut
S
L
B
V
CODE DN M mm mm mm mm g €
mm
156150304G 15 M 8 M 6 x 20 20 2,5 58 72 1 50* 11,85
156308304G 18 M 8 M 6 x 20 20 2,5 58 76 1 50* 11,85
156102304G 22 M 8 M 6 x 20 20 2,5 63,5 86 1 50* 12,08
156304304G 28 M 8 M 6 x 20 20 2,5 70 94 1 50* 12,56
156100304G 35 M 8 M 6 x 20 20 2,5 79 112 1 50* 13,31
156114304G 42 M 8 M 6 x 20 20 2,5 85 120 1 50* 15,51
156112304G 54 M 8 M 6 x 25 20 2,5 97 142 1 50* 16,91
(*) unità minima di vendita / minimum selling quantity

1/2025
