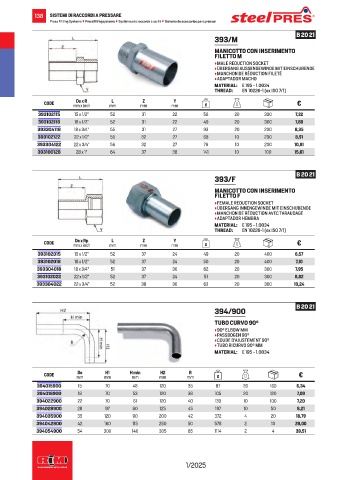

Page 140 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

138 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
393/M
MANICOTTO CON INSERIMENTO
FILETTO M
• MALE REDUCTION SOCKET
• ÜBERGANG AUSSENGEWINDE MIT EINSCHUBENDE
• MANCHON DE RÉDUCTION FILETÉ
• ADAPTADOR MACHO
MATERIAL: E 195 - 1.0034
THREAD: EN 10226-1 (ex ISO 7/1)

Z
Y
De x R
L
CODE mm x inch mm mm mm g €
393102115 15 x 1/2” 52 31 22 56 20 300 7,22
393102118 18 x 1/2” 52 31 22 49 20 300 7,88
393304118 18 x 3/4” 55 31 27 93 20 200 8,35
393102122 22 x 1/2” 55 32 27 68 10 200 8,91
393304122 22 x 3/4” 56 32 27 78 10 200 10,81
393100128 28 x 1” 64 37 38 141 10 100 15,61

B 20 21
393/F

MANICOTTO CON INSERIMENTO
FILETTO F
• FEMALE REDUCTION SOCKET
• ÜBERGANG INNENGEWINDE MIT EINSCHUBENDE
• MANCHON DE RÉDUCTION AVEC TARAUDAGE
• ADAPTADOR HEMBRA
MATERIAL: E 195 - 1.0034
THREAD: EN 10226-1 (ex ISO 7/1)
Y
De x Rp
L
Z
CODE mm x inch mm mm mm g €
393102015 15 x 1/2” 52 37 24 49 20 400 6,57
393102018 18 x 1/2” 52 37 24 50 20 400 7,10
393304018 18 x 3/4” 51 37 30 62 20 300 7,95
393102022 22 x 1/2” 52 37 24 51 20 300 8,82
393304022 22 x 3/4” 52 38 30 63 20 300 10,24

B 20 21
394/900

TUBO CURVO 90°
• 90° ELBOW MM
• PASSBOGEN 90°
• COUDE D’AJUSTEMENT 90°
• TUBO RICURVO 90° MM
MATERIAL: E 195 - 1.0034

De
H1
H2
R
CODE mm mm H min mm mm g €
mm
394015900 15 70 48 120 35 87 20 160 6,34
394018900 18 70 53 120 38 105 20 120 7,09
394022900 22 70 61 120 40 130 10 100 7,20
394028900 28 97 80 125 45 197 10 50 8,21
394035900 35 120 90 200 42 372 4 20 18,79
394042900 42 160 115 250 50 578 2 10 29,00
394054900 54 300 140 305 65 1114 2 4 39,51
