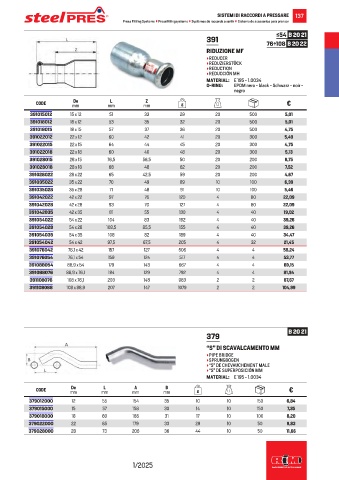

Page 139 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 137
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
391
76÷108 B 20 22
RIDUZIONE MF
• REDUCER
• REDUZIERSTÜCK
• REDUCTION
• REDUCCIÓN MH
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
Z
CODE mm mm mm g €
391015012 15 x 12 51 33 29 20 500 5,01
391018012 18 x 12 53 35 32 20 500 5,01
391018015 18 x 15 57 37 36 20 500 4,75
391022012 22 x 12 60 42 41 20 300 5,49
391022015 22 x 15 64 44 45 20 300 4,75
391022018 22 x 18 60 40 48 20 300 5,13
391028015 28 x 15 76,5 56,5 50 20 200 8,75
391028018 28 x 18 68 48 62 20 200 7,52
391028022 28 x 22 65 42,5 59 20 200 4,67
391035022 35 x 22 70 49 89 10 100 6,39
391035028 35 x 28 71 48 91 10 100 5,46
391042022 42 x 22 97 76 120 4 80 22,09
391042028 42 x 28 93 70 127 4 80 22,09
391042035 42 x 35 81 55 130 4 40 19,02
391054022 54 x 22 104 83 192 4 40 39,26
391054028 54 x 28 108,5 85,5 155 4 40 39,26
391054035 54 x 35 108 82 189 4 40 34,47
391054042 54 x 42 97,5 67,5 205 4 32 21,45
391076042 76,1 x 42 157 127 506 4 4 58,24
391076054 76,1 x 54 159 124 517 4 4 53,77
391088054 88,9 x 54 179 143 667 4 4 69,15
391088076 88,9 x 76,1 184 129 792 4 4 81,94
391108076 108 x 76,1 203 148 983 2 2 87,67
391108088 108 x 88,9 207 147 1079 2 2 104,99

B 20 21
379
“S” DI SCAVALCAMENTO MM
• PIPE BRIDGE
• SPRUNGBOGEN
• “S” DE CHEVAUCHEMENT MALE
• “S” DE SUPERPOSICIÓN MM
MATERIAL: E 195 - 1.0034
L
A
De
B
CODE mm mm mm mm g €
379012000 12 55 154 35 10 10 150 6,84
379015000 15 57 158 30 14 10 150 7,35
379018000 18 60 166 31 17 10 100 8,20
379022000 22 65 179 33 29 10 50 9,83
379028000 28 73 206 36 44 10 50 11,66

1/2025
