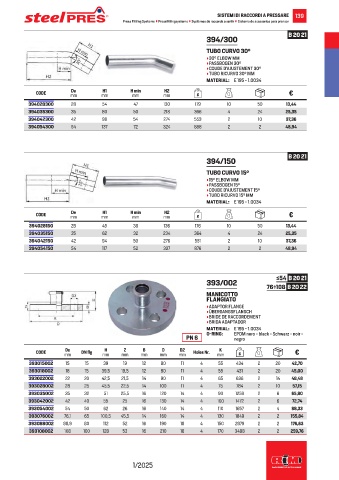

Page 141 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 139
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
394/300
TUBO CURVO 30°
• 30° ELBOW MM
• PASSBOGEN 30°
• COUDE D’AJUSTEMENT 30°
• TUBO RICURVO 30° MM
MATERIAL: E 195 - 1.0034
De
H1
H2
CODE mm mm H min mm g €
mm
394028300 28 54 47 130 179 10 50 13,44
394035300 35 80 50 218 366 4 24 25,35
394042300 42 98 54 274 553 2 10 37,36
394054300 54 137 72 324 888 2 2 48,94

B 20 21
394/150
TUBO CURVO 15°
• 15° ELBOW MM
• PASSBOGEN 15°
• COUDE D’AJUSTEMENT 15°
• TUBO RICURVO 15° MM
MATERIAL: E 195 - 1.0034
H2
De
H1
CODE mm mm H min mm g €
mm
394028150 28 45 38 136 176 10 50 13,44
394035150 35 62 32 234 364 4 24 25,35
394042150 42 94 50 276 551 2 10 37,36
394054150 54 117 52 337 876 2 2 48,94

≤54 B 20 21
393/002
76÷108 B 20 22
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
PN 6 negro

K
De
Z
H
D2
D
B
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
393015002 15 15 39 19 12 80 11 4 55 434 2 20 42,70
393018002 18 15 39,5 19,5 12 80 11 4 55 431 2 20 45,00
393022002 22 20 42,5 21,5 14 90 11 4 65 636 2 14 48,48
393028002 28 25 45,5 22,5 14 100 11 4 75 784 2 10 57,15
393035002 35 32 51 25,5 16 120 14 4 90 1259 2 6 65,80
393042002 42 40 55 25 16 130 14 4 100 1472 2 6 72,74
393054002 54 50 62 26 16 140 14 4 110 1657 2 4 88,33
393076002 76,1 65 100,5 45,5 14 160 14 4 130 1849 2 2 155,84
393088002 88,9 80 112 52 16 190 18 4 150 2879 2 2 176,63
393108002 108 100 128 53 16 210 18 4 170 3488 2 2 259,76

1/2025
