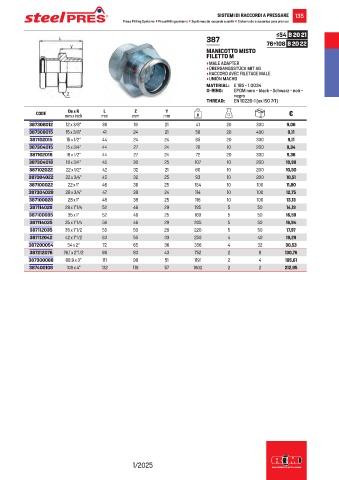

Page 137 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 135
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
387
76÷108 B 20 22
MANICOTTO MISTO
FILETTO M
• MALE ADAPTER
• ÜBERGANGSSTÜCK MIT AG
• RACCORD AVEC FILETAGE MALE
• UNIÓN MACHO
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
L
De x R
Y
Z
CODE mm x inch mm mm mm g €
387308012 12 x 3/8” 38 19 21 41 20 300 9,06
387308015 15 x 3/8” 41 24 21 58 20 400 9,11
387102015 15 x 1/2” 44 24 24 65 20 300 9,11
387304015 15 x 3/4” 44 27 24 78 10 200 9,34
387102018 18 x 1/2” 44 27 24 72 20 300 9,38
387304018 18 x 3/4” 45 30 25 107 10 200 10,99
387102022 22 x 1/2” 42 32 21 60 10 200 10,50
387304022 22 x 3/4” 45 32 25 93 10 200 10,51
387100022 22 x 1” 46 36 25 154 10 100 11,80
387304028 28 x 3/4” 47 38 24 114 10 100 12,75
387100028 28 x 1” 48 38 25 116 10 100 13,13
387114028 28 x 1”1/4 52 46 29 195 5 50 14,19
387100035 35 x 1” 52 46 25 169 5 50 16,59
387114035 35 x 1”1/4 56 46 29 205 5 50 16,94
387112035 35 x 1”1/2 55 50 28 220 5 50 17,97
387112042 42 x 1”1/2 63 55 33 250 4 40 19,29
387200054 54 x 2” 72 65 36 356 4 32 30,53
387212076 76,1 x 2”1/2 98 83 43 752 2 8 130,76
387300088 88,9 x 3” 111 98 51 1191 2 4 195,61
387400108 108 x 4” 132 118 57 1802 2 2 212,95

1/2025
