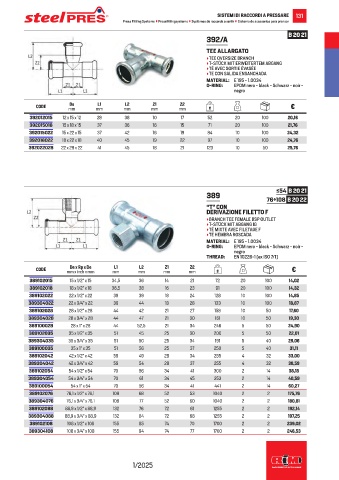

Page 133 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 131
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
392/A
TEE ALLARGATO
• TEE OVERSIZE BRANCH
• T-STÜCK MIT ERWEITERTEM ABGANG
• TÉ AVEC SORTIE ÉVASÉE
• TE CON SALIDA ENSANCHADA
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
Z1
L2
L1
Z2
CODE mm mm mm mm mm g €
392012015 12 x 15 x 12 28 38 10 17 52 20 100 20,16
392015018 15 x 18 x 15 37 36 16 15 71 20 100 21,76
392015022 15 x 22 x 15 37 42 16 19 84 10 100 24,32
392018022 18 x 22 x 18 40 45 19 22 97 10 100 24,76
392022028 22 x 28 x 22 41 45 18 21 123 10 50 25,76

≤54 B 20 21
389
76÷108 B 20 22
“T” CON
DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z2
Z1
L1
De x Rp x De
L2
CODE mm x inch x mm mm mm mm mm g €
389102015 15 x 1/2” x 15 34,5 36 14 21 72 20 100 14,02
389102018 18 x 1/2” x 18 36,5 38 16 23 91 20 100 14,32
389102022 22 x 1/2” x 22 39 39 18 24 128 10 100 14,85
389304022 22 x 3/4” x 22 39 44 18 28 133 10 100 18,87
389102028 28 x 1/2” x 28 44 42 21 27 158 10 50 17,60
389304028 28 x 3/4” x 28 44 47 21 30 161 10 50 19,30
389100028 28 x 1” x 28 44 52,5 21 34 246 5 50 24,90
389102035 35 x 1/2” x 35 51 45 25 30 200 5 50 22,01
389304035 35 x 3/4” x 35 51 50 25 34 191 5 40 29,06
389100035 35 x 1” x 35 51 56 25 37 250 5 40 31,11
389102042 42 x 1/2” x 42 59 49 28 34 255 4 32 33,00
389304042 42 x 3/4” x 42 59 54 28 37 255 4 32 38,59
389102054 54 x 1/2” x 54 70 56 34 41 300 2 14 38,18
389304054 54 x 3/4” x 54 70 61 34 45 353 2 14 40,59
389100054 54 x 1” x 54 70 56 34 41 441 2 14 60,27
389102076 76,1 x 1/2” x 76,1 108 68 52 53 1040 2 2 175,76
389304076 76,1 x 3/4” x 76,1 108 77 52 60 1040 2 2 180,81
389102088 88,9 x 1/2” x 88,9 132 76 72 61 1255 2 2 192,14
389304088 88,9 x 3/4” x 88,9 132 84 72 68 1255 2 2 197,25
389102108 108 x 1/2” x 108 155 85 74 70 1700 2 2 239,02
389304108 108 x 3/4” x 108 155 94 74 77 1700 2 2 246,53

1/2025
