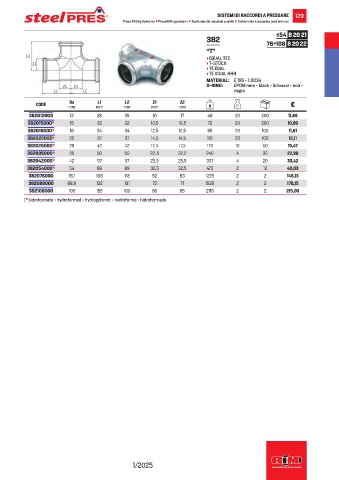

Page 131 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 129
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
382
76÷108 B 20 22
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

L2
Z1
Z2
L1
De
CODE mm mm mm mm mm g €
382012000 12 28 35 10 17 48 20 200 11,69
382015000* 15 32 32 10,5 10,5 72 20 200 10,99
382018000* 18 34 34 12,5 12,5 85 20 100 11,61
382022000* 22 37 37 14,5 14,5 116 20 100 12,11
382028000* 28 42 42 17, 5 17,5 173 10 50 15,47
382035000* 35 50 50 22, 5 22,5 240 4 32 22,98
382042000* 42 57 57 25,5 25,5 337 4 20 33,42
382054000* 54 69 69 32,5 32,5 473 2 12 40,03
382076000 76,1 108 118 52 63 1275 2 2 148,15
382088000 88,9 132 131 72 71 1535 2 2 170,15
382108000 108 155 160 80 85 2115 2 2 215,00
(*) idroformato - hydroformed - hydrogeformt - hydroformé - hidroformado

1/2025
