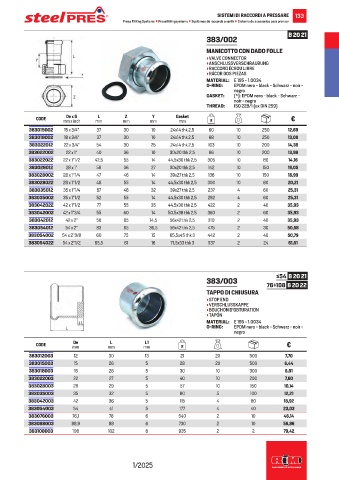

Page 135 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 133
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
383/002
MANICOTTO CON DADO FOLLE
• VALVE CONNECTOR
• ANSCHLUSSVERSCHRAUBUNG
• RACCORD ÉCROU LIBRE
• RÁCOR DOS PIEZAS
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
GASKET: (*): EPDM nero - black - Schwarz -
noir - negro
THREAD: ISO 228/1 (ex DIN 259)
L
De x G
Y
Z
CODE mm x inch mm mm mm Gasket g €
mm
383015002 15 x 3/4” 37 30 10 24x14 thk 2,5 60 10 250 12,69
383018002 18 x 3/4” 37 30 10 24x14 thk 2,5 68 10 250 13,08
383022012 22 x 3/4” 54 30 25 24x14 thk 2,5 103 10 200 14,38
383022002 22 x 1” 40 36 10 30x20 thk 2,5 86 10 200 13,98
383022022 22 x 1”1/2 42,5 55 14 44,5x30 thk 2,5 305 10 80 14,16
383028012 28 x 1” 58 36 27 30x20 thk 2,5 142 10 150 19,05
383028002 28 x 1”1/4 47 46 14 39x27 thk 2,5 136 10 150 18,99
383028022 28 x 1”1/2 48 55 14 44,5x30 thk 2,5 300 10 60 20,21
383035012 35 x 1”1/4 67 46 32 39x27 thk 2,5 237 4 60 25,31
383035002 35 x 1”1/2 52 55 14 44,5x30 thk 2,5 292 4 60 25,31
383042022 42 x 1”1/2 77 55 35 44,5x30 thk 2,5 422 2 40 35,93
383042002 42 x 1”3/4 55 60 14 50,5x38 thk 2,5 360 2 60 35,93
383042012 42 x 2” 56 65 14,5 56x42 thk 2,5 310 2 40 35,93
383054012 54 x 2” 83 65 36,5 56x42 thk 2,5 475 2 30 50,58
383054002 54 x 2”3/8 60 75 15 65,5x45 thk 3 442 2 40 50,79
383054022 54 x 2”1/2 65,5 81 16 71,5x53 thk 3 537 2 24 61,51

≤54 B 20 21
383/003
76÷108 B 20 22
TAPPO DI CHIUSURA
• STOP END
• VERSCHLUSSKAPPE
• BOUCHON D’OBTURATION
• TAPÓN
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
L1
De
L
CODE mm mm mm g €
383012003 12 30 13 21 20 500 7,70
383015003 15 26 5 28 20 500 6,44
383018003 18 26 5 30 10 300 6,91
383022003 22 27 5 40 10 200 7,60
383028003 28 29 5 57 10 150 10,14
383035003 35 32 5 80 5 100 12,21
383042003 42 36 5 115 4 80 18,92
383054003 54 41 5 177 4 40 23,03
383076003 76,1 78 6 540 2 10 46,14
383088003 88,9 88 6 730 2 10 56,86
383108003 108 102 6 935 2 2 79,42

1/2025
