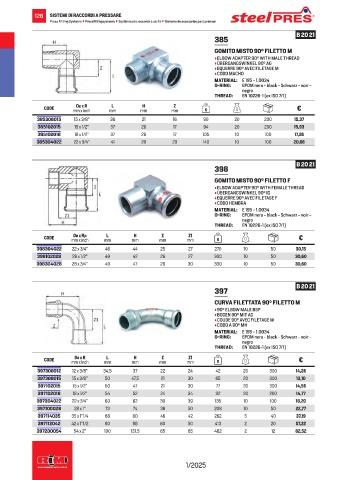

Page 130 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

128 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
385
GOMITO MISTO 90° FILETTO M
• ELBOW ADAPTER 90° WITH MALE THREAD
• ÜBERGANGSWINKEL 90° AG
• EQUERRE 90° AVEC FILETAGE M
• CODO MACHO
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)

De x R
L
Z
H
CODE mm x inch mm mm mm g €
385308015 15 x 3/8” 36 21 16 90 20 200 15,37
385102015 15 x 1/2” 37 26 17 94 20 200 15,93
385102018 18 x 1/2” 37 26 17 105 10 100 17,26
385304022 22 x 3/4” 41 29 20 149 10 100 20,66

B 20 21
398

GOMITO MISTO 90° FILETTO F
• ELBOW ADAPTER 90° WITH FEMALE THREAD
• ÜBERGANGSWINKEL 90° IG
• EQUERRE 90° AVEC FILETAGE F
• CODO HEMBRA
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z1
Z
L
H
De x Rp
CODE mm x inch mm mm mm mm g €
398304022 22 x 3/4” 46 44 25 27 270 10 50 30,15
398102028 28 x 1/2” 49 42 26 27 300 10 50 30,60
398304028 28 x 3/4” 49 47 26 30 330 10 50 30,60

B 20 21
397

CURVA FILETTATA 90° FILETTO M
• 90° ELBOW MALE BSP
• BOGEN 90° MIT AG
• COUDE 90° AVEC FILETAGE M
• CODO A 90° MH
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z
De x R
H
L
Z1
CODE mm x inch mm mm mm mm g €
397308012 12 x 3/8” 34,5 37 22 24 42 20 300 14,26
397308015 15 x 3/8” 50 47,5 21 30 65 20 300 13,10
397102015 15 x 1/2” 50 47 21 30 77 20 300 14,56
397102018 18 x 1/2” 54 52 24 34 92 20 200 14,77
397304022 22 x 3/4” 60 62 30 39 135 10 100 18,20
397100028 28 x 1” 73 74 36 50 208 10 50 22,77
397114035 35 x 1”1/4 68 80 46 42 262 5 40 37,19
397112042 42 x 1”1/2 80 98 60 50 413 2 20 57,22
397200054 54 x 2” 100 131,5 65 65 482 2 12 82,52

1/2025
