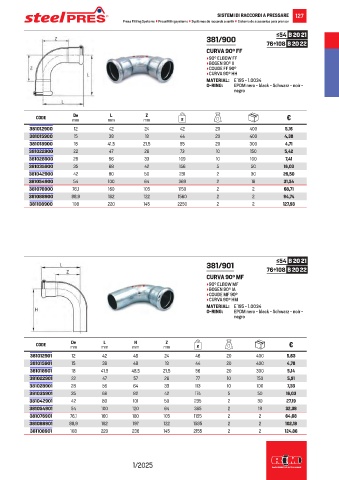

Page 129 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 127
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
381/900
76÷108 B 20 22
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
Z
CODE mm mm mm g €
381012900 12 42 24 42 20 400 5,16
381015900 15 38 18 44 20 400 4,38
381018900 18 41,5 21,5 55 20 300 4,71
381022900 22 47 26 73 10 150 5,42
381028900 28 56 33 109 10 100 7,41
381035900 35 68 42 156 5 50 16,03
381042900 42 80 50 231 2 30 26,50
381054900 54 100 64 369 2 18 31,54
381076900 76,1 160 105 1150 2 2 68,71
381088900 88,9 182 122 1560 2 2 94,74
381108900 108 220 145 2250 2 2 127,93

≤54 B 20 21
381/901
76÷108 B 20 22
CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

De
L
H
Z
CODE mm mm mm mm g €
381012901 12 42 48 24 46 20 400 5,63
381015901 15 38 48 18 44 20 400 4,78
381018901 18 41,5 48,5 21,5 56 20 300 5,14
381022901 22 47 57 26 77 10 150 5,91
381028901 28 56 64 33 113 10 100 7,33
381035901 35 68 82 42 174 5 50 16,03
381042901 42 80 101 50 235 2 30 27,19
381054901 54 100 120 64 385 2 18 32,38
381076901 76,1 160 180 105 1155 2 2 64,68
381088901 88,9 182 197 122 1585 2 2 102,18
381108901 108 220 236 145 2155 2 2 124,86

1/2025
