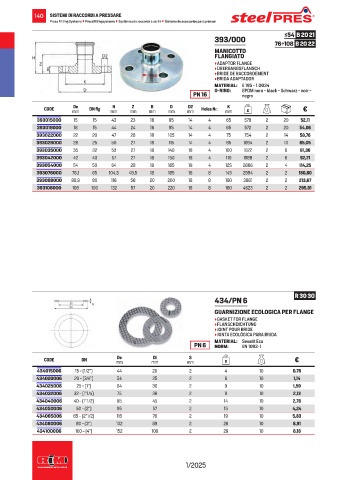

Page 142 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

140 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
393/000
76÷108 B 20 22
MANICOTTO
FLANGIATO
• ADAPTOR FLANGE
• ÜBERGANGSFLANSCH
• BRIDE DE RACCORDEMENT
• BRIDA ADAPTADOR
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
PN 16 negro

H
De
K
Z
D2
D
B
CODE mm DN flg mm mm mm mm mm Holes Nr. mm g €
393015000 15 15 43 23 16 95 14 4 65 578 2 20 52,11
393018000 18 15 44 24 16 95 14 4 65 572 2 20 54,06
393022000 22 20 47 26 18 105 14 4 75 754 2 14 58,76
393028000 28 25 50 27 18 115 14 4 85 1094 2 10 65,05
393035000 35 32 53 27 18 140 18 4 100 1672 2 6 81,36
393042000 42 40 57 27 18 150 18 4 110 1988 2 6 92,21
393054000 54 50 64 28 18 165 18 4 125 2666 2 4 114,25
393076000 76,1 65 104,5 49,5 18 185 18 8 145 2994 2 2 180,80
393088000 88,9 80 116 56 20 200 18 8 160 3861 2 2 213,67
393108000 108 100 132 57 20 220 18 8 180 4623 2 2 295,91

R 30 30
434/PN 6

GUARNIZIONE ECOLOGICA PER FLANGE
• GASKET FOR FLANGE
• FLANSCHDICHTUNG
• JOINT POUR BRIDE
• JUNTA ECOLÓGICA PARA BRIDA
MATERIAL: Sesalit Eco
PN 6 NORM: EN 1092-1

S
De
Di
CODE DN mm mm mm g €
434015006 15 - (1/2”) 44 20 2 4 10 0,78
434020006 20 - (3/4”) 54 25 2 6 10 1,14
434025006 25 - (1”) 64 30 2 9 10 1,59
434032006 32 - (1”1/4) 75 38 2 11 10 2,13
434040006 40 - (1”1/2) 85 45 2 14 10 2,78
434050006 50 - (2”) 95 57 2 15 10 4,24
434065006 65 - (2”1/2) 115 76 2 19 10 5,83
434080006 80 - (3”) 132 89 2 26 10 6,91
434100006 100 - (4”) 152 108 2 29 10 8,18

1/2025
