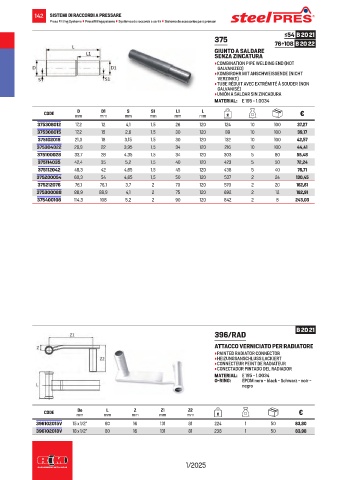

Page 144 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

142 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

≤54 B 20 21
375
76÷108 B 20 22
GIUNTO A SALDARE
SENZA ZINCATURA
• COMBINATION PIPE WELDING END (NOT
GALVANIZED)
• KOMBIROHR MIT ANSCHWEISSENDE (NICHT
VERZINKT)
• TUBE RÉDUIT AVEC EXTRÉMITÉ À SOUDER (NON
GALVANISÉ)
• UNIÓN A SALDAR SIN ZINCADURA
MATERIAL: E 195 - 1.0034
S1
S
L
L1
D1
D
CODE mm mm mm mm mm mm g €
375308012 17,2 12 4,1 1,5 26 120 124 10 100 37,27
375308015 17,2 15 2,6 1,5 30 120 89 10 100 39,17
375102018 21,3 18 3,15 1,5 30 120 132 10 100 42,57
375304022 26,9 22 3,95 1,5 34 120 216 10 100 44,41
375100028 33,7 28 4,35 1,5 34 120 303 5 80 55,48
375114035 42,4 35 5,2 1,5 40 120 423 5 50 72,24
375112042 48,3 42 4,65 1,5 45 120 438 5 40 76,71
375200054 60,3 54 4,65 1,5 50 120 537 2 24 130,45
375212076 76,1 76,1 3,7 2 70 120 570 2 20 162,61
375300088 88,9 88,9 4,1 2 75 120 692 2 12 182,91
375400108 114,3 108 5,2 2 90 120 842 2 8 243,03

B 20 21
396/RAD
ATTACCO VERNICIATO PER RADIATORE
• PAINTED RADIATOR CONNECTOR
• HEIZUNGSANSCHLUSS LACKIERT
• CONNECTEUR PEINT DE RADIATEUR
• CONECTADOR PINTADO DEL RADIADOR
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

Z
Z1
De
L
Z2
CODE mm mm mm mm mm g €
396102015V 15 x 1/2” 80 16 131 81 224 1 50 83,80
396102018V 18 x 1/2” 80 16 131 81 236 1 50 83,98

1/2025
