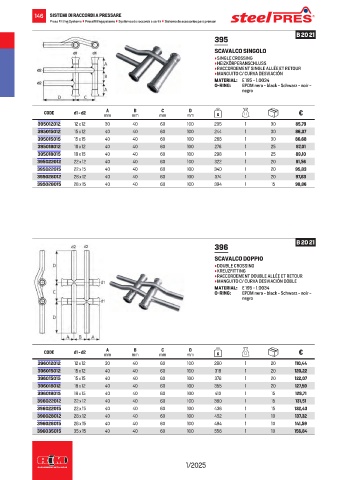

146 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 20 21
395
SCAVALCO SINGOLO
• SINGLE CROSSING
• HEIZKÖRPERANSCHLUSS
• RACCORDEMENT SINGLE ALLÉE ET RETOUR
• MANGUITO C/ CURVA DESVIACIÓN
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

A
B
D
C
CODE d1 - d2 mm mm mm mm g €
395012012 12 x 12 30 40 60 100 205 1 30 85,79
395015012 15 x 12 40 40 60 100 244 1 30 86,37
395015015 15 x 15 40 40 60 100 266 1 30 86,68
395018012 18 x 12 40 40 60 100 276 1 25 87,01
395018015 18 x 15 40 40 60 100 298 1 25 89,10
395022012 22 x 12 40 40 60 100 322 1 20 91,56
395022015 22 x 15 40 40 60 100 340 1 20 95,83
395028012 28 x 12 40 40 60 100 374 1 20 97,63
395028015 28 x 15 40 40 60 100 394 1 15 98,86

B 20 21
396

SCAVALCO DOPPIO
• DOUBLE CROSSING
• KREUZFITTING
• RACCORDEMENT DOUBLE ALLÉE ET RETOUR
• MANGUITO C/ CURVA DESVIACIÓN DOBLE
MATERIAL: E 195 - 1.0034
O-RING: EPDM nero - black - Schwarz - noir -
negro

B
A
D
C
CODE d1 - d2 mm mm mm mm g €
396012012 12 x 12 30 40 60 100 280 1 20 110,44
396015012 15 x 12 40 40 60 100 318 1 20 120,22
396015015 15 x 15 40 40 60 100 376 1 20 122,07
396018012 18 x 12 40 40 60 100 355 1 20 127,59
396018015 18 x 15 40 40 60 100 410 1 15 129,71
396022012 22 x 12 40 40 60 100 380 1 15 131,51
396022015 22 x 15 40 40 60 100 436 1 15 132,43
396028012 28 x 12 40 40 60 100 452 1 10 137,32
396028015 28 x 15 40 40 60 100 494 1 10 141,59
396035015 35 x 15 40 40 60 100 556 1 10 156,84

1/2025
