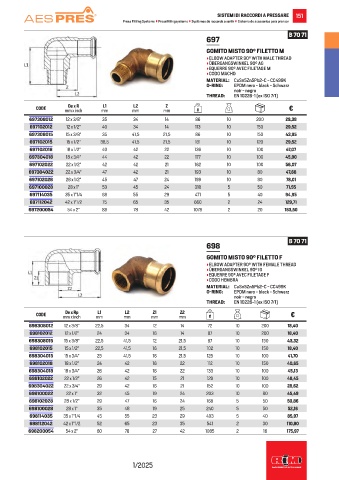

Page 153 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 151
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 71
697
GOMITO MISTO 90° FILETTO M
• ELBOW ADAPTER 90° WITH MALE THREAD
• ÜBERGANGSWINKEL 90° AG
• EQUERRE 90° AVEC FILETAGE M
• CODO MACHO
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: EPDM nero - black - Schwarz
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)

L1
De x R
L2
Z
CODE mm x inch mm mm mm g €
697308012 12 x 3/8” 35 34 14 86 10 200 29,38
697102012 12 x 1/2” 40 34 14 113 10 150 29,52
697308015 15 x 3/8” 35 41,5 21,5 86 10 150 43,95
697102015 15 x 1/2” 38,5 41,5 21,5 131 10 120 29,52
697102018 18 x 1/2” 40 42 22 136 10 100 47,07
697304018 18 x 3/4” 44 42 22 177 10 100 45,90
697102022 22 x 1/2” 42 42 21 162 10 100 56,07
697304022 22 x 3/4” 47 42 21 193 10 80 47,68
697102028 28 x 1/2” 45 47 24 199 10 80 78,01
697100028 28 x 1” 53 45 24 318 5 50 71,55
697114035 35 x 1”1/4 68 55 29 471 5 40 94,95
697112042 42 x 1”1/2 75 65 35 660 2 24 129,71
697200054 54 x 2” 88 78 42 1078 2 20 183,50

B 70 71
698

GOMITO MISTO 90° FILETTO F
• ELBOW ADAPTER 90° WITH FEMALE THREAD
• ÜBERGANGSWINKEL 90° IG
• EQUERRE 90° AVEC FILETAGE F
• CODO HEMBRA
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: EPDM nero - black - Schwarz
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)
Z1
Z2
L2
De x Rp
L1
CODE mm x inch mm mm mm mm g €
698308012 12 x 3/8” 22,5 34 12 14 72 10 200 18,40
698102012 12 x 1/2” 24 34 16 14 87 10 200 18,40
698308015 15 x 3/8” 22,5 41,5 12 21,5 87 10 150 43,32
698102015 15 x 1/2” 22,5 41,5 16 21,5 102 10 150 18,40
698304015 15 x 3/4” 25 41,5 16 21,5 125 10 100 41,70
698102018 18 x 1/2” 24 42 16 22 112 10 150 40,65
698304018 18 x 3/4” 26 42 16 22 133 10 100 45,13
698102022 22 x 1/2” 26 42 15 21 129 10 100 48,45
698304022 22 x 3/4” 29 42 16 21 152 10 100 28,62
698100022 22 x 1” 32 45 19 24 203 10 80 45,49
698102028 28 x 1/2” 29 47 16 24 168 5 50 50,86
698100028 28 x 1” 35 48 19 25 240 5 50 52,16
698114035 35 x 1”1/4 45 55 23 29 403 5 40 85,97
698112042 42 x 1”1/2 52 65 23 35 541 2 30 110,80
698200054 54 x 2” 60 78 27 42 1085 2 16 175,97

1/2025
