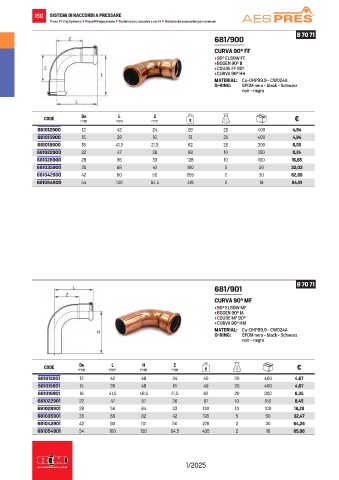

150 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 71
681/900
CURVA 90° FF
• 90° ELBOW FF
• BOGEN 90° II
• COUDE FF 90°
• CURVA 90° HH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro

De
Z
L
CODE mm mm mm g €
681012900 12 42 24 28 20 400 4,94
681015900 15 38 18 51 20 400 4,94
681018900 18 41,5 21,5 62 20 300 6,55
681022900 22 47 26 88 10 150 8,24
681028900 28 56 33 128 10 100 16,65
681035900 35 68 42 180 5 50 33,03
681042900 42 80 50 265 2 30 62,89
681054900 54 100 64,5 419 2 18 84,91

B 70 71
681/901
CURVA 90° MF
• 90° ELBOW MF
• BOGEN 90° IA
• COUDE MF 90°
• CURVA 90° HM
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro

L
De
Z
H
CODE mm mm mm mm g €
681012901 12 42 48 24 40 20 400 4,67
681015901 15 38 48 18 49 20 400 4,67
681018901 18 41,5 48,5 21,5 62 20 300 6,35
681022901 22 47 57 26 87 10 150 8,45
681028901 28 56 64 33 130 10 100 18,26
681035901 35 68 82 42 195 5 50 32,47
681042901 42 80 101 50 278 2 30 64,26
681054901 54 100 120 64,5 435 2 18 85,98

1/2025
