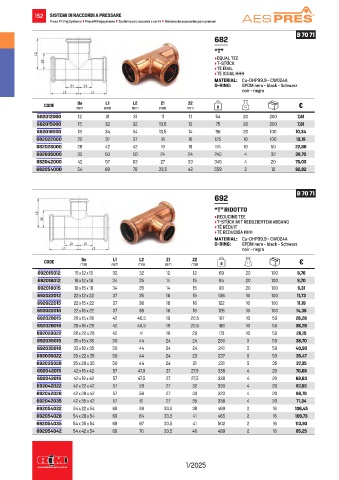

152 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 71
682
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro

De
Z2
L1
Z1
L2
CODE mm mm mm mm mm g €
682012000 12 31 31 11 11 54 20 200 7,61
682015000 15 32 32 13,5 12 75 20 200 7,61
682018000 18 34 34 13,5 14 96 20 100 10,34
682022000 22 37 37 16 16 125 10 100 13,19
682028000 28 42 42 19 19 174 10 50 22,88
682035000 35 50 50 24 24 245 4 32 38,70
682042000 42 57 63 27 33 345 4 20 75,03
682054000 54 69 78 33,5 42 559 2 12 92,82

B 70 71
692
“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro
L2
L1
Z2
De
Z1
CODE mm mm mm mm mm g €
692015012 15 x 12 x 15 32 32 12 12 69 20 100 8,76
692018012 18 x 12 x 18 34 35 14 15 84 20 100 9,70
692018015 18 x 15 x 18 34 35 14 15 93 20 100 9,31
692022012 22 x 12 x 22 37 35 16 15 106 10 100 11,73
692022015 22 x 15 x 22 37 38 16 18 122 10 100 11,19
692022018 22 x 18 x 22 37 38 16 18 128 10 100 14,36
692028015 28 x 15 x 28 42 40,5 19 20,5 167 10 50 26,26
692028018 28 x 18 x 28 42 40,5 19 20,5 168 10 50 36,28
692028022 28 x 22 x 28 42 41 19 20 173 10 50 26,15
692035015 35 x 15 x 35 50 44 24 24 250 5 50 38,70
692035018 35 x 18 x 35 50 44 24 24 241 5 50 40,93
692035022 35 x 22 x 35 50 44 24 23 237 5 50 35,47
692035028 35 x 28 x 35 50 44 24 21 231 5 35 37,35
692042015 42 x 15 x 42 57 47,5 27 27,5 338 4 20 70,68
692042018 42 x 18 x 42 57 47,5 27 27,5 338 4 20 69,63
692042022 42 x 22 x 42 57 53 27 32 330 4 20 67,83
692042028 42 x 28 x 42 57 56 27 33 323 4 20 68,78
692042035 42 x 35 x 42 57 61 27 35 338 4 20 71,34
692054022 54 x 22 x 54 69 59 33,5 38 469 2 16 106,45
692054028 54 x 28 x 54 69 64 33,5 41 465 2 16 109,73
692054035 54 x 35 x 54 69 67 33,5 41 502 2 16 113,93
692054042 54 x 42 x 54 69 70 33,5 40 489 2 16 85,25
