SISTEMI DI RACCORDI A PRESSARE 153
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 71
689

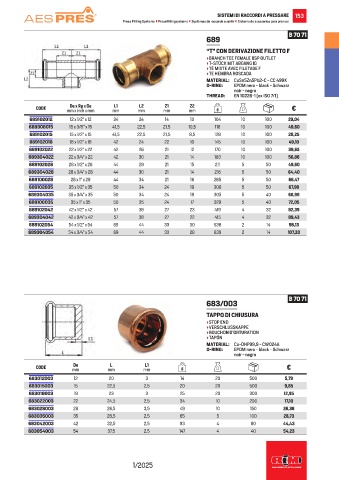

“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: CuSn5Zn5Pb2-C - CC 499K
O-RING: EPDM nero - black - Schwarz
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)

L1
De x Rp x De
L2
Z2
Z1
CODE mm x inch x mm mm mm mm mm g €
689102012 12 x 1/2” x 12 34 24 14 10 104 10 100 29,04
689308015 15 x 3/8” x 15 41,5 22,5 21,5 10,5 118 10 100 49,60
689102015 15 x 1/2” x 15 41,5 22,5 21,5 8,5 128 10 100 28,25
689102018 18 x 1/2” x 18 42 24 22 10 145 10 100 49,10
689102022 22 x 1/2” x 22 42 26 21 12 170 10 100 39,65
689304022 22 x 3/4” x 22 42 30 21 14 183 10 100 56,86
689102028 28 x 1/2” x 28 44 29 21 15 211 5 50 49,60
689304028 28 x 3/4” x 28 44 30 21 14 216 5 50 64,40
689100028 28 x 1” x 28 44 34 21 16 265 5 50 66,47
689102035 35 x 1/2” x 35 50 34 24 19 308 5 50 67,98
689304035 35 x 3/4” x 35 50 34 24 18 305 5 40 68,99
689100035 35 x 1” x 35 50 35 24 17 329 5 40 72,05
689102042 42 x 1/2” x 42 57 38 27 23 419 4 32 82,39
689304042 42 x 3/4” x 42 57 38 27 22 415 4 32 89,43
689102054 54 x 1/2” x 54 69 44 33 30 638 2 14 98,13
689304054 54 x 3/4” x 54 69 44 33 28 639 2 14 107,33

B 70 71
683/003
TAPPO DI CHIUSURA
• STOP END
• VERSCHLUSSKAPPE
• BOUCHON D’OBTURATION
• TAPÓN
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro
L
De
L1
CODE mm mm mm g €
683012003 12 20 3 14 20 500 5,79
683015003 15 22,5 2,5 20 20 500 9,85
683018003 18 23 3 25 20 300 12,95
683022003 22 24,5 2,5 34 10 200 17,10
683028003 28 26,5 3,5 49 10 150 26,38
683035003 35 28,5 2,5 65 5 100 28,73
683042003 42 32,5 2,5 93 4 80 44,43
683054003 54 37,5 2,5 147 4 40 54,23
