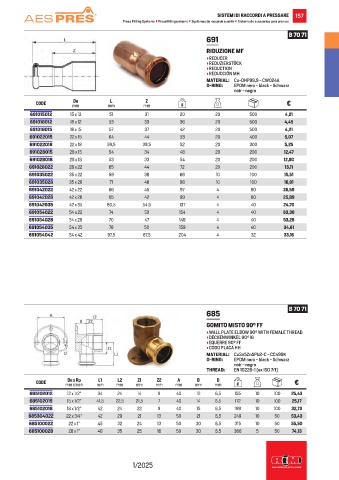

Page 159 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 157
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 71
691
RIDUZIONE MF
• REDUCER
• REDUZIERSTÜCK
• REDUCTION
• REDUCCIÓN MH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: EPDM nero - black - Schwarz
noir - negro

De
L
Z
CODE mm mm mm g €
691015012 15 x 12 51 31 20 20 500 4,21
691018012 18 x 12 53 33 36 20 500 4,45
691018015 18 x 15 57 37 42 20 500 4,21
691022015 22 x 15 64 44 53 20 400 5,07
691022018 22 x 18 59,5 39,5 52 20 300 5,25
691028015 28 x 15 54 34 48 20 200 12,47
691028018 28 x 18 53 33 54 20 200 12,80
691028022 28 x 22 65 44 72 20 200 13,11
691035022 35 x 22 59 38 68 10 100 15,51
691035028 35 x 28 71 48 98 10 100 16,91
691042022 42 x 22 66 45 97 4 80 26,59
691042028 42 x 28 65 42 99 4 80 25,89
691042035 42 x 35 80,5 54,5 137 4 40 24,70
691054022 54 x 22 74 53 154 4 40 63,30
691054028 54 x 28 70 47 148 4 40 53,28
691054035 54 x 35 76 50 159 4 40 34,61
691054042 54 x 42 97,5 67,5 204 4 32 33,16

B 70 71
685
GOMITO MISTO 90° FF
• WALL PLATE ELBOW 90° WITH FEMALE THREAD
• DECKENWINKEL 90° IG
• EQUERRE 90° FF
• CODO PLACA HH
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: EPDM nero - black - Schwarz
noir - negro
THREAD: EN 10226-1 (ex ISO 7/1)

D
L2
L1
De x Rp
Z1
A
B
Z2
CODE mm x inch mm mm mm mm mm mm mm g €
685102012 12 x 1/2” 34 24 14 9 40 12 6,5 155 10 100 25,43
685102015 15 x 1/2” 41,5 22,5 21,5 7 40 14 6,5 172 10 100 25,17
685102018 18 x 1/2” 42 24 22 9 40 15 6,5 188 10 100 32,73
685304022 22 x 3/4” 42 29 21 13 50 21 6,5 249 10 50 53,43
685100022 22 x 1” 45 32 24 13 50 30 6,5 315 10 50 55,50
685100028 28 x 1” 48 35 25 16 50 30 6,5 366 5 50 74,13

1/2025
