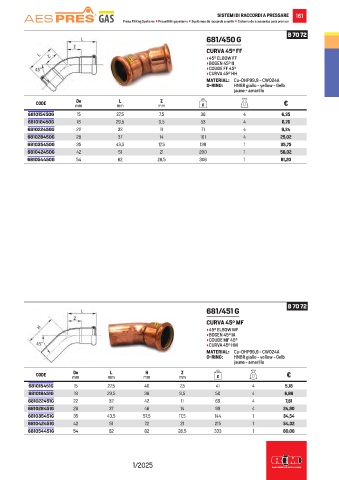

Page 163 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 161
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 72
681/450 G
CURVA 45° FF
• 45° ELBOW FF
• BOGEN 45° II
• COUDE FF 45°
• CURVA 45° HH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo

De
L
Z
CODE mm mm mm g €
681015450G 15 27,5 7,5 36 4 6,35
681018450G 18 29,5 9,5 53 4 6,76
681022450G 22 32 11 71 4 8,24
681028450G 28 37 14 101 4 25,02
681035450G 35 43,5 17,5 138 1 35,75
681042450G 42 51 21 200 1 58,02
681054450G 54 62 26,5 306 1 81,20

B 70 72
681/451 G

CURVA 45° MF
• 45° ELBOW MF
• BOGEN 45° IA
• COUDE MF 45°
• CURVA 45° HM
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo
L
De
Z
H
CODE mm mm mm mm g €
681015451G 15 27,5 40 7,5 41 4 5,18
681018451G 18 29,5 36 9,5 50 4 6,86
681022451G 22 32 42 11 69 4 7,61
681028451G 28 37 46 14 99 4 24,90
681035451G 35 43,5 57,5 17,5 144 1 34,54
681042451G 42 51 72 21 215 1 54,02
681054451G 54 62 82 26,5 333 1 80,08

1/2025
