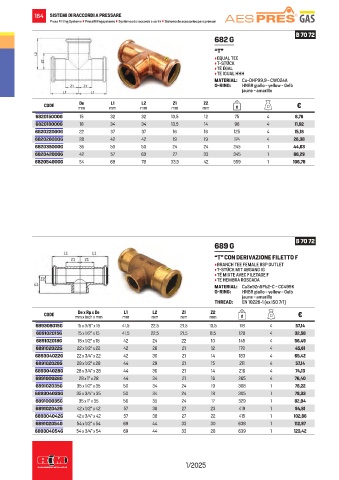

Page 166 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

164 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 72
682 G
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo

L1
De
Z2
Z1
L2
CODE mm mm mm mm mm g €
682015000G 15 32 32 13,5 12 75 4 8,76
682018000G 18 34 34 13,5 14 96 4 11,92
682022000G 22 37 37 16 16 125 4 15,18
682028000G 28 42 42 19 19 174 4 26,38
682035000G 35 50 50 24 24 245 1 44,63
682042000G 42 57 63 27 33 345 1 86,29
682054000G 54 69 78 33,5 42 559 1 106,78

B 70 72
689 G

“T” CON DERIVAZIONE FILETTO F
• BRANCH TEE FEMALE BSP OUTLET
• T-STÜCK MIT ABGANG IG
• TÉ MIXTE AVEC FILETAGE F
• TE HEMBRA ROSCADA
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
Z2
De x Rp x De
L2
L1
Z1
CODE mm x inch x mm mm mm mm mm g €
689308015G 15 x 3/8” x 15 41,5 22,5 21,5 10,5 118 4 57,14
689102015G 15 x 1/2” x 15 41,5 22,5 21,5 8,5 128 4 32,58
689102018G 18 x 1/2” x 18 42 24 22 10 145 4 56,49
689102022G 22 x 1/2” x 22 42 26 21 12 170 4 45,61
689304022G 22 x 3/4” x 22 42 30 21 14 183 4 65,42
689102028G 28 x 1/2” x 28 44 29 21 15 211 4 57,14
689304028G 28 x 3/4” x 28 44 30 21 14 216 4 74,13
689100028G 28 x 1” x 28 44 34 21 16 265 4 76,40
689102035G 35 x 1/2” x 35 50 34 24 19 308 1 78,22
689304035G 35 x 3/4” x 35 50 34 24 18 305 1 79,33
689100035G 35 x 1” x 35 50 35 24 17 329 1 82,94
689102042G 42 x 1/2” x 42 57 38 27 23 419 1 94,81
689304042G 42 x 3/4” x 42 57 38 27 22 415 1 102,86
689102054G 54 x 1/2” x 54 69 44 33 30 638 1 112,97
689304054G 54 x 3/4” x 54 69 44 33 28 639 1 123,42
