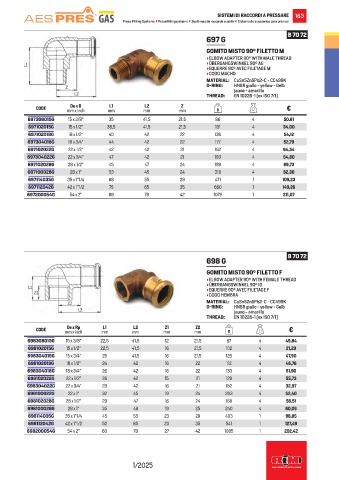

Page 165 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

SISTEMI DI RACCORDI A PRESSARE 163
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 72
697 G
GOMITO MISTO 90° FILETTO M
• ELBOW ADAPTER 90° WITH MALE THREAD
• ÜBERGANGSWINKEL 90° AG
• EQUERRE 90° AVEC FILETAGE M
• CODO MACHO
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

L1
De x R
L2
Z
CODE mm x inch mm mm mm g €
697308015G 15 x 3/8” 35 41,5 21,5 86 4 50,61
697102015G 15 x 1/2” 38,5 41,5 21,5 131 4 34,00
697102018G 18 x 1/2” 40 42 22 136 4 54,12
697304018G 18 x 3/4” 44 42 22 177 4 52,79
697102022G 22 x 1/2” 42 42 21 162 4 64,54
697304022G 22 x 3/4” 47 42 21 193 4 54,80
697102028G 28 x 1/2” 45 47 24 199 4 89,73
697100028G 28 x 1” 53 45 24 318 4 82,30
697114035G 35 x 1”1/4 68 55 29 471 1 109,23
697112042G 42 x 1”1/2 75 65 35 660 1 149,26
697200054G 54 x 2” 88 78 42 1078 1 211,07

B 70 72
698 G

GOMITO MISTO 90° FILETTO F
• ELBOW ADAPTER 90° WITH FEMALE THREAD
• ÜBERGANGSWINKEL 90° IG
• EQUERRE 90° AVEC FILETAGE F
• CODO HEMBRA
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo
THREAD: EN 10226-1 (ex ISO 7/1)
De x Rp
L2
L1
Z2
Z1
CODE mm x inch mm mm mm mm g €
698308015G 15 x 3/8” 22,5 41,5 12 21,5 87 4 49,84
698102015G 15 x 1/2” 22,5 41,5 16 21,5 102 4 21,23
698304015G 15 x 3/4” 25 41,5 16 21,5 125 4 47,90
698102018G 18 x 1/2” 24 42 16 22 112 4 46,76
698304018G 18 x 3/4” 26 42 16 22 133 4 51,90
698102022G 22 x 1/2” 26 42 15 21 129 4 55,73
698304022G 22 x 3/4” 29 42 16 21 152 4 32,97
698100022G 22 x 1” 32 45 19 24 203 4 52,40
698102028G 28 x 1/2” 29 47 16 24 168 4 58,51
698100028G 28 x 1” 35 48 19 25 240 4 60,06
698114035G 35 x 1”1/4 45 55 23 29 403 1 98,85
698112042G 42 x 1”1/2 52 65 23 35 541 1 127,49
698200054G 54 x 2” 60 78 27 42 1085 1 202,42

1/2025
