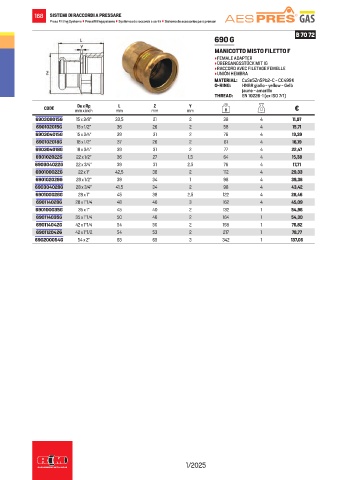

168 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 72
690 G
MANICOTTO MISTO FILETTO F
• FEMALE ADAPTER
• ÜBERGANGSSTÜCK MIT IG
• RACCORD AVEC FILETAGE FEMELLE
• UNIÓN HEMBRA
MATERIAL: CuSn5Zn5Pb2-C - CC499K
O-RING: HNBR giallo - yellow - Gelb
jaune - amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

De x Rp
Y
Z
L
CODE mm x inch mm mm mm g €
690308015G 15 x 3/8” 33,5 21 2 38 4 11,97
690102015G 15 x 1/2” 36 26 2 58 4 15,71
690304015G 15 x 3/4” 39 31 2 76 4 19,39
690102018G 18 x 1/2” 37 26 2 61 4 16,19
690304018G 18 x 3/4” 39 31 2 77 4 22,47
690102022G 22 x 1/2” 36 27 1,5 64 4 15,38
690304022G 22 x 3/4” 39 31 2.5 76 4 17,71
690100022G 22 x 1” 42,5 38 2 112 4 29,33
690102028G 28 x 1/2” 39 34 1 98 4 39,36
690304028G 28 x 3/4” 41,5 34 2 98 4 43,42
690100028G 28 x 1” 45 38 2,5 122 4 28,46
690114028G 28 x 1”1/4 48 46 3 162 4 45,09
690100035G 35 x 1” 45 40 2 132 1 54,96
690114035G 35 x 1”1/4 50 46 2 164 1 54,30
690114042G 42 x 1”1/4 54 50 2 198 1 76,82
690112042G 42 x 1”1/2 54 53 2 217 1 78,77
690200054G 54 x 2” 65 65 3 342 1 137,06

1/2025
