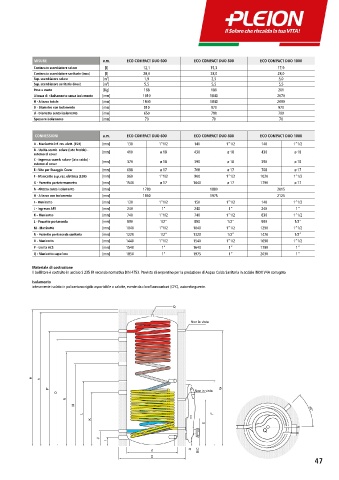

Page 49 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. ECO COMPACT DUO 600 ECO COMPACT DUO 800 ECO COMPACT DUO 1000
Contenuto scambiatore solare [l] 12,1 15,3 17,9
Contenuto scambiatore sanitario (inox) [l] 28,0 28,0 28,0
Sup. scambiatore solare [m ] 2 1,9 2,5 3,0
Sup. scambiatore sanitario (inox) [m ] 2 5,5 5,5 5,5
Peso a vuoto [Kg] 168 180 201
Altezza di ribaltamento senza isolamento [mm] 1810 1840 2070
H - Altezza totale [mm] 1840 1840 2090
D - Diametro con isolamento [mm] 810 970 970
d - Diametro senza isolamento [mm] 650 790 790
Spessore isolamento [mm] 70 70 70

CONNESSIONI u.m. ECO COMPACT DUO 600 ECO COMPACT DUO 800 ECO COMPACT DUO 1000
A - Manicotto inf. res. elett. (ESH) [mm] 130 1”1/2 140 1”1/2 140 1”1/2
B - Uscita scamb. solare (lato freddo) -
esterno al cover [mm] 410 ø 18 430 ø 18 430 ø 18
C - Ingresso scamb. solare (lato caldo) -
esterno al cover [mm] 370 ø 18 390 ø 18 390 ø 18
E - Vite per fissaggio Cover [mm] 688 ø 17 708 ø 17 708 ø 17
F - Manicotto sup. res. elettrica (ESH) [mm] 960 1”1/2 900 1”1/2 1020 1”1/2
G - Pozzetto portatermometro [mm] 1540 ø 17 1640 ø 17 1790 ø 17
h - Altezza senza isolamento [mm] 1780 1880 2015
H - Altezza con isolamento [mm] 1850 1975 2125
I - Manicotto [mm] 130 1”1/2 150 1”1/2 140 1”1/2
J - Ingresso AFS [mm] 240 1” 240 1” 240 1”
K - Manicotto [mm] 740 1”1/2 740 1”1/2 830 1”1/2
L - Pozzetto portasonda [mm] 890 1/2” 890 1/2” 990 Q 1/2”
M - Manicotto [mm] 1040 1”1/2 1040 1”1/2 1290 1”1/2
N - Pozzetto portasonda sanitario [mm] 1220 1/2” 1320 1/2” 1470 1/2” Non in vista
O - Manicotto [mm] 1440 1”1/2 1540 1”1/2 1690 1”1/2
P - Uscita ACS [mm] 1540 1” 1640 1” 1790 1”
Q - Manicotto superiore [mm] 1850 1” 1975 1” 2030 1”

Materiale di costruzione
Il bolllitore è costruito in acciaio S 235 JR secondo normativa DIN 4753. Previsto di serpentino per la produzione di Acqua Calda Sanitaria in acciaio INOX V4A corrugato.

Isolamento
interamente isolato in poliuretano rigido asportabile a calotte, esente da clorofluorocarburi (CFC), autoestinguente.
H
h
P Non in vista G
O
Q
N
M
Non in vista
L F
K
E

J
I
d A B/C
D

H h
P Non in vista G
O
N
M 45°
L F
K
E
Q
J
I
d A B/C
D
